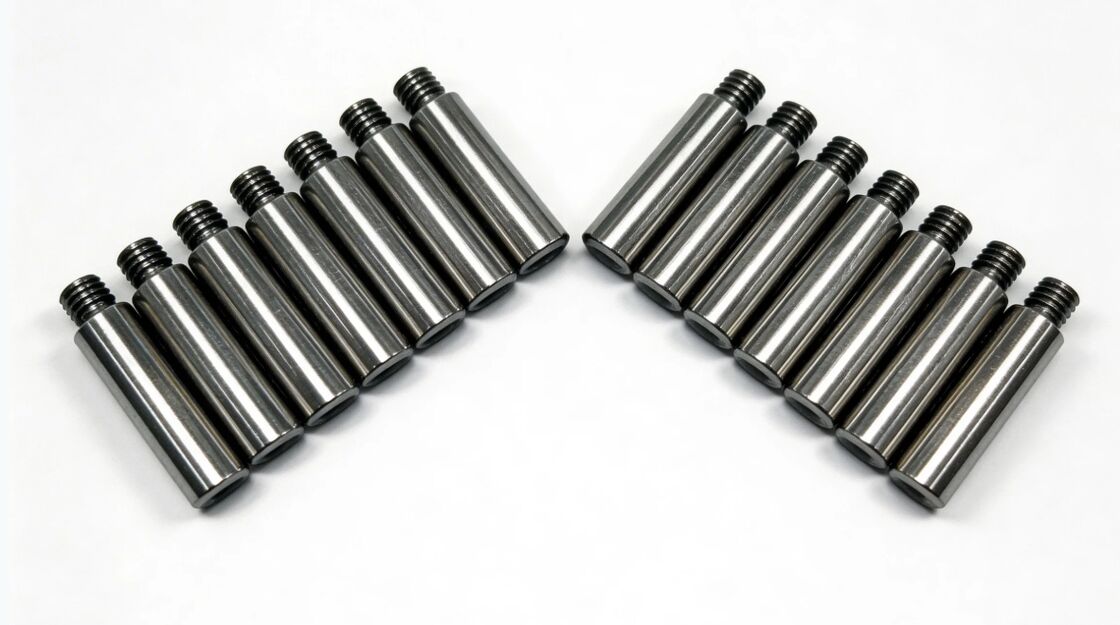

1.2344 Spine di Posizionamento per Stampi di Precisione Multi-Cavità
Negli stampi di precisione multi-cavità, un allineamento affidabile è fondamentale. Le nostre spine di posizionamento 1.2344 sono componenti di allineamento per stampi di precisione realizzati secondo i disegni del cliente per supportare posizionamento ripetibile, chiusura stabile dello stampo e prestazioni di produzione costanti.
L'acciaio 1.2344 (acciaio per utensili da lavoro a caldo classe H13) è selezionato per parti di posizionamento e allineamento che devono resistere a cicli ripetuti e stress da contatto. Lavoriamo e finiamo le spine di posizionamento con un rigoroso controllo di tolleranza del diametro, rettilineità, interfacce di seduta e finitura superficiale, supportando sia la costruzione di nuovi stampi che i programmi di sostituzione per attrezzature ad alta cavità.
Funzione e Design del Prodotto
Cosa fanno le Spine di Posizionamento
- Garantire un posizionamento ripetibile piastra-piastra e inserto-piastra
- Mantenere un allineamento stabile delle chiusure e delle relazioni cavità/anima
- Ridurre il disallineamento e proteggere i bordi di precisione dall'usura da impatto
- Supportare la manutenzione intercambiabile mantenendo i datumi coerenti tra le sostituzioni

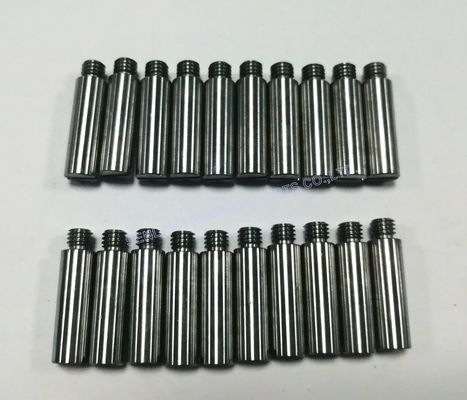

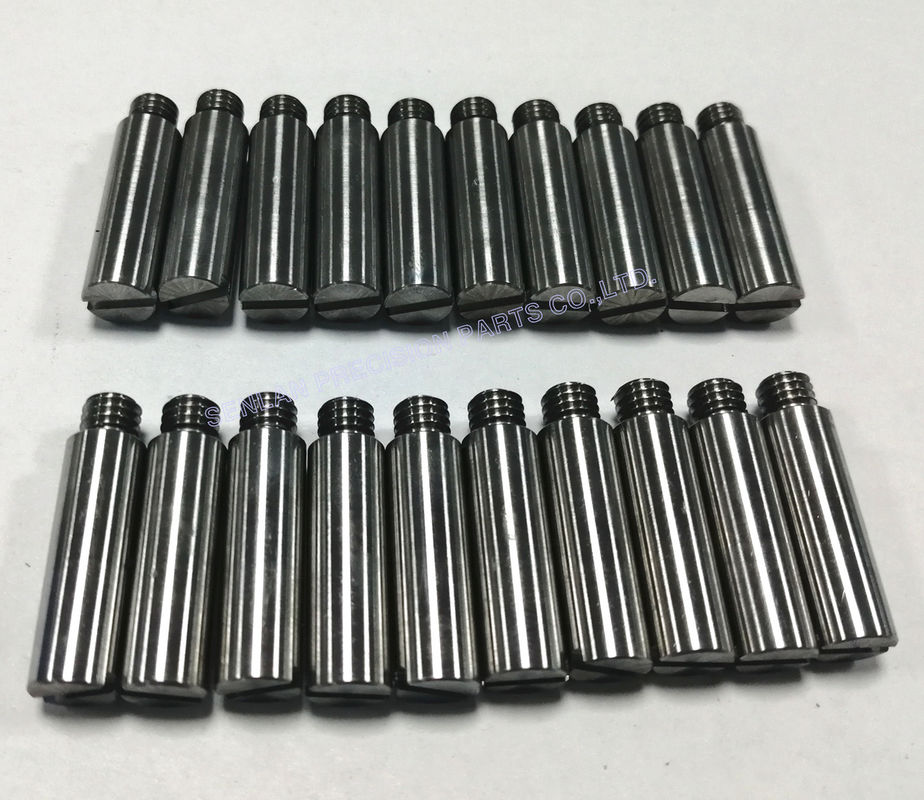

Caratteristiche Tipiche del Design
- Corpo cilindrico rettificato di precisione per un accoppiamento accurato
- Spallamento di seduta o sezione di localizzazione per un'installazione ripetibile
- Smusso di guida per un innesto fluido
- Estremità filettata o elemento di ritenzione per il montaggio/smontaggio
Perché viene utilizzato il materiale 1.2344
- Elevata tenacità per resistere a crepe e scheggiature
- Buona resistenza alla fatica termica sotto cicli ripetuti
- Affidabile risposta al trattamento termico per una durezza di lavoro duratura
- Prestazioni stabili in ambienti di stampo esigenti
La durezza finale, la classe di tolleranza e la finitura superficiale sono prodotte secondo i vostri disegni e requisiti dello stampo.
Applicazioni
Le spine di posizionamento 1.2344 sono utilizzate in stampi di precisione multi-cavità, tra cui:
- Stampi a iniezione ad alta cavità che richiedono un allineamento costante tra le cavità
- Piastre di stampo e sistemi di inserti che necessitano di un posizionamento datumi ripetibile
- Programmi di attrezzature in cui sono richiesti pezzi di ricambio intercambiabili
- Progetti di manutenzione e ristrutturazione di stampi che sostituiscono spine di localizzazione usurate
Capacità di Precisione e Produzione
Processi di Produzione
- Tornitura di precisione CNC per geometria di base e sezioni filettate
- Rettifica per diametri critici, rettilineità e superfici di seduta
- Coordinamento del trattamento termico per durezza e stabilità target
- Finitura fine/lucidatura per un innesto fluido e una ridotta usura
- Sbavatura e controllo dei bordi per una manipolazione sicura e un assemblaggio coerente
Controlli di Qualità Chiave
- Controllo della tolleranza del diametro
- per un accoppiamento corretto (gioco/interferenza come specificato)Controllo della
- rettilineità
- per evitare inceppamenti e contatti irregolari
- Verifica dello spallamento di seduta per un posizionamento ripetibile
Controllo della finitura superficiale per ridurre grippaggio e usura
- Verifica della qualità della filettatura dove sono specificate estremità filettate
- Ispezione e Documentazione
- Rapporti di ispezione dimensionale disponibili (dimensioni chiave)
Certificati dei materiali e registrazioni dei trattamenti termici su richiesta
Opzioni di marcatura/tracciabilità per la gestione dei set (se necessario)
Valore per il Cliente per la Coerenza degli Stampi Multi-Cavità
Qualità del Pezzo Più Coerente
Il posizionamento accurato mantiene stabili le relazioni cavità/anima, riducendo il disallineamento e migliorando la ripetibilità tra tutte le cavità.
Minore Usura sui Componenti di Precisione
L'allineamento corretto riduce l'impatto e il carico irregolare, prolungando la vita dei costosi componenti anima/cavità.
Manutenzione Più Veloce e Sostituzione Prevedibile
Datumi coerenti e accoppiamenti controllati consentono la sostituzione diretta, riducendo la necessità di adattamenti manuali e i tempi di fermo.
Maggiore Stabilità nella Produzione ad Alto Ciclo
Materiali durevoli e finiture stabili aiutano a mantenere le prestazioni di allineamento su lunghe serie di produzione.
- Cosa Ci Serve per il Preventivo
- Per quotare accuratamente le spine di posizionamento 1.2344, si prega di fornire:
- Disegno 2D (PDF/DWG) e/o CAD 3D (STEP/IGES)
- Quantità e tempo di consegna richiesto
- Stile della spina: dritta/a gradini, dettagli dello spallamento, requisiti dell'estremità filettataDimensioni critiche: diametro, lunghezza, classe di accoppiamento, dimensioni dell'interfaccia di sedutaRequisito del materiale:
- 1.2344
- (confermare equivalenti accettabili, se presenti)
- Requisito di trattamento termico/durezza
- Requisito di finitura superficiale (se specificato)
Dimensioni del foro/boccola di accoppiamento (utile per la conferma dell'accoppiamento)
Esigenze di ispezione/documentazione (formato del rapporto, tracciabilità)
Domande Frequenti
Qual è la differenza tra una spina di posizionamento e un perno guida?
Un perno guida (leader pin) guida lo stampo durante la corsa di apertura/chiusura. Una spina di posizionamento viene tipicamente utilizzata per il posizionamento preciso e ripetibile di piastre/inserti alle interfacce di assemblaggio.
Perché le spine di posizionamento si usurano o causano problemi di allineamento?
Le cause comuni includono un gioco di accoppiamento errato, durezza insufficiente, finitura superficiale scadente, contaminazione o fori di accoppiamento danneggiati. La corretta selezione del materiale e la rettifica di precisione riducono questi rischi.
Potete produrre spine di posizionamento che corrispondano a stampi esistenti?
Sì. Se fornite disegni o dimensioni dell'interfaccia di accoppiamento, possiamo produrre spine di ricambio per una compatibilità diretta.
Fornite rapporti di ispezione e certificati?Sì. Rapporti di ispezione e certificati di materiale/trattamento termico sono disponibili su richiesta.
