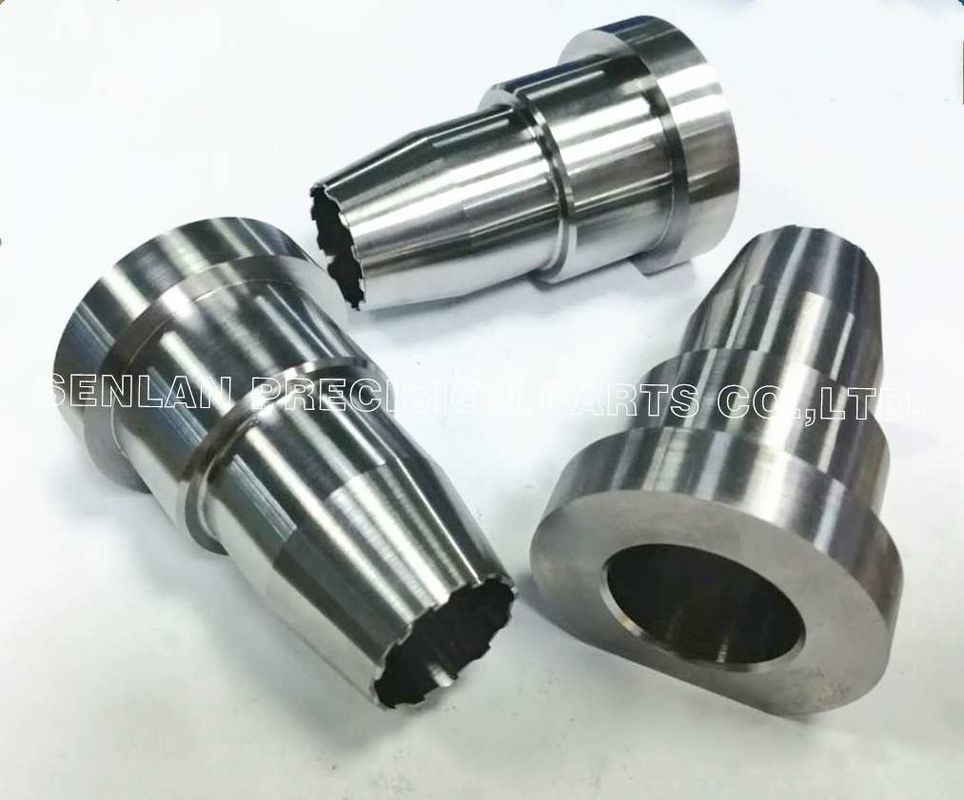

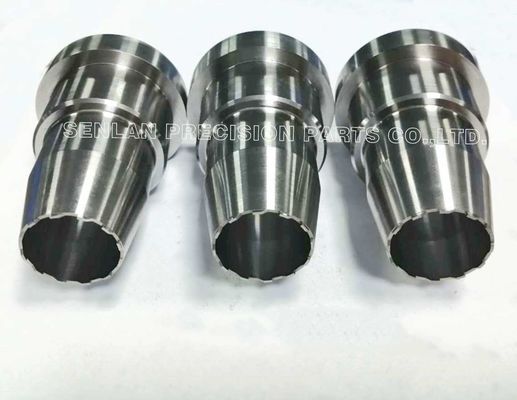

Manicotti eiettori S136 (AISI 420) | Boccole stampo lucidate a specchio

Visualizzazione del prodotto

S136 (AISI 420) Le maniche di ejectore di precisione sono componenti funzionali critici utilizzati nei stampi per iniezione di plastica per garantire una ejectura stabile e una lunga durata di vita.Senlan Precisionattraverso la lavorazione CNC e la macinazione di precisione, queste maniche di ejetto personalizzate offrono un'eccellente resistenza alla corrosione, stabilità dimensionale e prestazioni di usura per applicazioni di stampi ad alto ciclo,compresi gli stampi medici e di imballaggio.

Caratteristiche principali e vantaggi tecnici

• Materiale: S136 / AISI 420 acciaio inossidabile da muffa
  Alta resistenza alla corrosione, adatta per ambienti umidi, medici e puliti

• Accuratezza dimensionale elevata
  Concentricità interna ed esterna controllata con tolleranze strette (≤ ± 0,01 mm su richiesta)

• Finitura superficiale ottimizzata
  Smaltimento e affinamento di precisione per ridurre l'attrito e l'usura dell'ejettor

• Trattamento termico stabile
  Distribuzione uniforme della durezza per mantenere la rettitudine e la durata di vita

• Produzione su misura / costruita per la stampa
  Diametro, lunghezza, spessore della parete e spazio libero prodotti rigorosamente secondo il disegno

Scenari di applicazione / utilizzo industriale

• Sistemi di stampaggio a iniezione di materie plastiche

• Stampi per tappi per bottiglie e stampi per chiusure

• Imballaggi medici e stampi medici monouso

• Stampi per siringhe e materiali di consumo medici

• Stampi per imballaggi ad alta cavità

Progettato per stampi che richiedono un'espulsione affidabile, resistenza alla corrosione e lunghi cicli di produzione.

Struttura dello stampo e spiegazione del progetto

Le maniche degli ejectori sono tipicamente utilizzate insieme apin di espulsione,pin di base, osistemi di pin di valvolaper guidare e proteggere i componenti mobili interni durante l'espulsione delle parti.
In strutture di stampo ad alta precisione, le maniche di espulsione S136 aiutano a mantenere:

• Allineamento assiale preciso

• Distanza libera controllata tra il perno e la manica

• Rischio ridotto di irritazione e di convulsioni

• Ejezione stabile in condizioni di ciclo elevato

La corretta progettazione del manico influisce direttamente sulla durata della muffa e sulla consistenza della parte.

Capacità di produzione e processo di lavorazione CNC

Senlan Precision produce le maniche degli ejectori utilizzando un processo controllato e in più fasi:

• Tornitura e fresatura CNCper la geometria esterna

• Meccanica per la lavorazione di fori profondi / affinamentoper l'accuratezza dell'apertura interna

• Smalzaggio di precisioneper la concentricità OD/ID

• Controllo del trattamento termicoper ridurre al minimo le distorsioni

• Ispezione finaleutilizzando indicatori di foratura, CMM e misurazione della concentricità

Tolleranza tipica:± 0,005 ± 0,01 mm, a seconda dei requisiti di progettazione.

Sviluppo personalizzato e processo di cooperazione OEM

1. Revisione del disegno (construito per la stampa)
   Disegni 2D/3D o campioni accettati

2. Conferma tecnica
   Materiale, durezza, trasparenza, finitura superficiale e definizione delle tolleranze

3. Prototipo o produzione diretta
   Sostegno alla produzione di piccole partite o di massa

4. Ispezione finale e approvazione
   Verifica dimensionale e funzionale prima della spedizione

5. Sostegno all'approvvigionamento a lungo termine
   Ripetibilità stabile per i programmi di manutenzione dello stampo in corso

Controllo della qualità e esperienza di esportazione

• Sistema di gestione della qualità ISO 9001

• Tracciabilità dei materiali in entrata

• Controllo delle dimensioni durante il processo

• Ispezione al 100% delle dimensioni critiche

• Ampia esperienza di esportazione di componenti per stampi utilizzati nell'industria dell'imballaggio e della medicina

La documentazione e le relazioni di ispezione possono essere fornite su richiesta.

Componenti di stampo di precisione correlati (link interni)

• PrecisionePini di espulsione

• CostumiPini di base

• Inserti di muffee Componenti a cavità

• Pini guida e buche guida

• Alta precisioneComponenti di muffe per iniezione

Domande frequenti (FAQ)

D1: Perché scegliere la S136 (AISI 420) per le maniche degli ejectori?
R: S136 offre un'eccellente resistenza alla corrosione e la sua lucidabilità, che lo rende adatto per ambienti medici e di imballaggio con rigidi requisiti di pulizia.

D2: Può controllare la concentricità interna del foro?
R: Sì, l'apertura interna e la concentricità OD possono essere controllate entro strette tolleranze mediante affilatura e macinatura di precisione.

Q3: Produce manicotti di espulsione non standard?
R: Sì. Tutti i manici degli ejectori sono prodotti comecomponenti personalizzati, costruiti per la stampasulla base dei disegni del cliente.

Q4: Qual è il tempo di consegna tipico?
R: Il tempo di consegna dei campioni è in genere di 7 ‰ 15 giorni lavorativi, a seconda della complessità e della quantità.

Ottenere un preventivo tecnico

Permanicotti di espulsione S136 personalizzati, disegni dettagliati, o OEM cooperazione, contattareSenlan Precision.
Il nostro team di ingegneri esaminerà i vostri requisiti e fornirà un preventivo tecnico basato su materiali, tolleranze e esigenze di applicazione.
