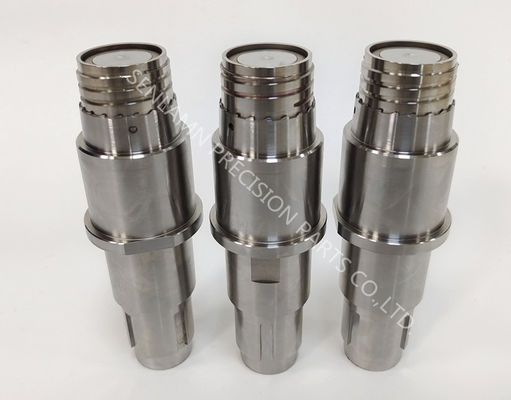

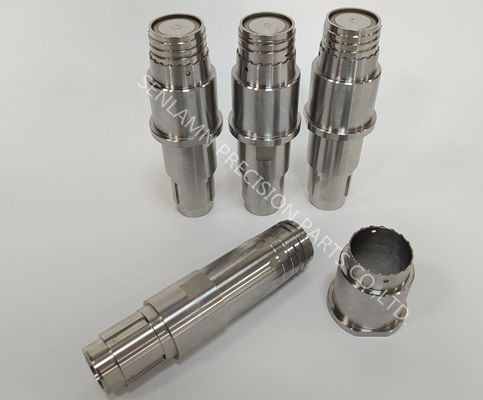

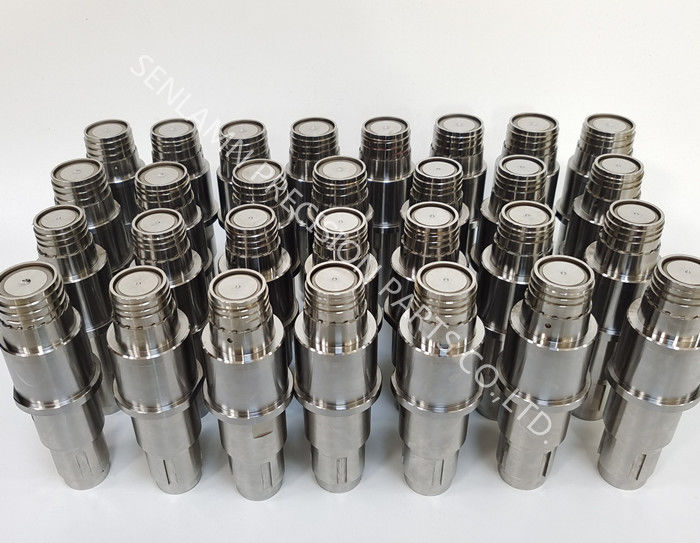

Inserti anima filettati S136 per stampi a iniezione per tappi di bottiglia
L'accuratezza della filettatura è uno dei fattori di qualità più critici nella produzione di tappi di bottiglia. Anche una minima variazione nel profilo della filettatura, nel passo o nella concentricità può portare a filettature incrociate, perdite, coppia incoerente o fallimento dell'assemblaggio sulle linee di tappatura automatizzate. I nostri inserti anima filettati S136 sono componenti di stampo di precisione fabbricati per stampi a iniezione per tappi di bottiglia, progettati per fornire una formazione stabile della filettatura, prestazioni coerenti cavità per cavità e una durata affidabile a lungo termine.
S136 è un acciaio per stampi inossidabile ampiamente specificato per stampi per tappi grazie alla sua resistenza alla corrosione, stabilità superficiale e buona lucidabilità—preziosi per stampi che operano in ambienti umidi, con pulizia frequente o lunghi cicli di produzione. Produciamo anime filettate secondo i disegni del cliente con un rigoroso controllo di geometria della filettatura, datumi, oscillazione e interfacce di accoppiamento, supportando sia nuove costruzioni di stampi che set di ricambi.
Descrizione del prodotto
Un inserto anima filettato è il componente anima formatore che crea la filettatura interna (o le caratteristiche di impegno filettato) all'interno di un tappo di bottiglia. A seconda del design del tappo e dell'architettura dello stampo, le anime filettate possono essere utilizzate con sistemi di svitamento, meccanismi collassabili o altri approcci di sformatura. Indipendentemente dal metodo di espulsione, l'anima filettata deve mantenere una geometria e una finitura superficiale precise per garantire prestazioni ripetibili del tappo.
Cosa controlla tipicamente l'anima filettata
- Profilo della filettatura interna, passo e geometria di entrata
- Allineamento filettatura-asse per un assemblaggio fluido e una coppia stabile
- Caratteristiche interne funzionali relative alla tenuta (dipendenti dal design)
- Datumi di posizionamento e ritenzione per un'installazione ripetibile nella piastra anima
Priorità chiave di progettazione e produzione
- Forma della filettatura accurata con definizione controllata di cresta/fondo
- Geometria della filettatura coerente su set multi-cavità
- Concentricità/oscillazione controllata tra la filettatura e i datumi di posizionamento
- Finitura superficiale ottimizzata per ridurre l'adesione, l'usura e il danneggiamento della filettatura
- Superfici di accoppiamento stabili per supportare l'intercambiabilità e la manutenzione rapida
Perché S136 è comunemente scelto
S136 offre vantaggi prestazionali per le anime filettate negli stampi per tappi:
- Migliore resistenza alla corrosione e all'ossidazione superficiale che possono influire sul rilascio e sulla qualità della filettatura
- Condizione superficiale stabile su cicli lunghi, riducendo le interruzioni di manutenzione
- Buona capacità di finitura per superfici filettate lisce e sformatura coerente
Applicazioni
Gli inserti anima filettati S136 sono utilizzati in stampi a iniezione per tappi di bottiglia, tra cui:
- Stampi per tappi multi-cavità che richiedono una qualità costante della filettatura interna
- Stampi per produzione ad alto volume in cui la variazione della filettatura influisce sulla resa e sulla stabilità della linea di tappatura
- Programmi di anime di ricambio per manutenzione preventiva e sostituzione rapida
- Nuove costruzioni di stampi per tappi che utilizzano anime inossidabili per affidabilità a lungo termine
Capacità di precisione e produzione
Gli inserti anima filettati richiedono sia un'elevata precisione geometrica che una forte coerenza set-a-set—specialmente in stampi ad alta cavità.
Processi di produzione
- Tornitura di precisione CNC per la geometria di posizionamento e interfaccia
- Lavorazione della filettatura secondo profilo e tolleranza specificati
- Rettifica per accoppiamenti critici e superfici di datumi (se necessario)
- EDM / filo EDM per dettagli speciali (dipendente dal progetto)
- Coordinamento del trattamento termico per durezza e stabilità target
- Finitura fine/lucidatura per superfici filettate e zone funzionali
- Abbinamento set e controllo coerenza per ordini multi-cavità
Controlli di qualità chiave per anime filettate
- Verifica delle caratteristiche di passo/profilo della filettatura secondo i requisiti del disegno
- Controllo concentricità/oscillazione tra filettature e datumi di posizionamento
- Controllo tolleranza di accoppiamento per montaggio a incastro e intercambiabilità
- Gestione finitura superficiale per ridurre grippaggio e migliorare il comportamento di rilascio
- Controlli di coerenza su set multi-pezzo (opzioni di campionamento o ispezione al 100%)
Ispezione e documentazione
- Report di ispezione dimensionale disponibili (dimensioni chiave o report completo)
- Certificati materiali e registri trattamenti termici su richiesta
- Opzioni di marcatura seriale/tracciabilità per la gestione di set multi-cavità
Perché è importante per la qualità della filettatura dei tappi di bottiglia
Meno problemi di tappatura e maggiore stabilità della linea
La geometria accurata della filettatura supporta una coppia costante e una tappatura fluida sulle linee automatizzate, riducendo scarti e tempi di inattività.
Maggiore resa nella produzione multi-cavità
Set di anime filettate abbinati riducono la variazione cavità-cavità e migliorano la coerenza complessiva della produzione.
Minore degrado della filettatura dovuto all'usura
La selezione del materiale, il trattamento termico e il controllo della finitura superficiale aiutano a mantenere l'integrità della filettatura su cicli lunghi.
Manutenzione più rapida con anime di ricambio intercambiabili
Le anime filettate sostituibili consentono una rapida sostituzione senza rielaborare l'intero blocco stampo, riducendo i tempi di inattività e proteggendo i programmi di produzione.
Cosa ci serve per il preventivo
Per quotare accuratamente gli inserti anima filettati S136, si prega di fornire:
- CAD 3D (STEP/IGES) e disegno 2D (PDF/DWG)
- Quantità (singoli pezzi o set multi-cavità)
- Confermare materiale: S136 (o equivalenti accettati)
- Trattamento termico / requisito di durezza target
- Dettagli specifica filettatura (profilo, passo, tolleranza, requisiti di entrata)
- Tolleranze critiche (oscillazione/concentricità, datumi, superfici di accoppiamento)
- Requisito finitura superficiale per aree filettate e relative alla tenuta
- Dettagli interfaccia stampo (diametro/spallamento di posizionamento, metodo di ritenzione)
- Esigenze di ispezione/documentazione (FAI, formato report, campionamento vs. ispezione al 100%)
- Tempi di consegna e requisiti di imballaggio
Se si sostituiscono anime filettate esistenti, fornire le dimensioni dell'interfaccia della piastra anima corrispondente aiuta a garantire la compatibilità plug-and-play.
FAQ
Perché l'accuratezza dell'anima filettata è così critica negli stampi per tappi?
Perché la variazione della filettatura influisce sulla coppia di assemblaggio, sull'affidabilità della tenuta e sulle prestazioni delle linee di tappatura automatizzate. Piccole deviazioni possono causare filettature incrociate o perdite.
È possibile produrre set di anime filettate multi-cavità con coerenza abbinata?
Sì. Possiamo produrre set abbinati con variazione controllata e fornire dati di ispezione per le caratteristiche chiave della filettatura e dei datumi.
Come si prevengono problemi di oscillazione sulle anime filettate?
Controllando i riferimenti dei datumi durante la lavorazione, gestendo le caratteristiche coassiali e verificando la concentricità/oscillazione rispetto alle tolleranze specificate durante l'ispezione.
Fornite la lucidatura per le superfici filettate?
Sì. La finitura e la lucidatura possono essere applicate secondo le vostre esigenze per migliorare il comportamento di rilascio e la stabilità superficiale.
Fornite certificati materiali e report di ispezione?
Sì. Certificati materiali, registri trattamenti termici e report di ispezione sono disponibili su richiesta.
Necessiti di un fornitore affidabile per inserti anima filettati S136 per stampi a iniezione per tappi di bottiglia?
Inviaci i tuoi disegni STEP/2D, specifiche filettatura, quantità, requisiti di tolleranza e finitura, durezza target e tempi di consegna. Risponderemo rapidamente con un preventivo chiaro e opzioni di documentazione di qualità.
