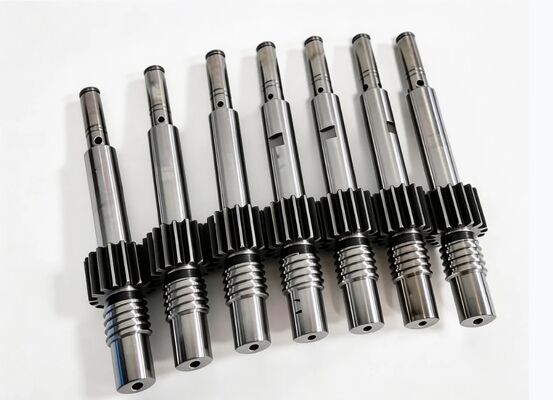

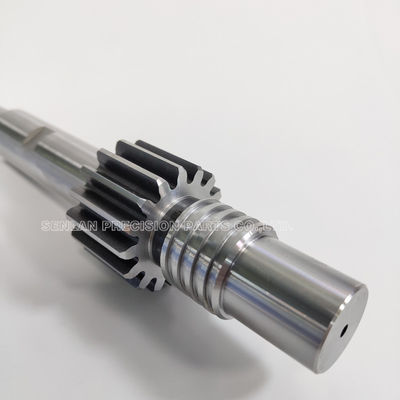

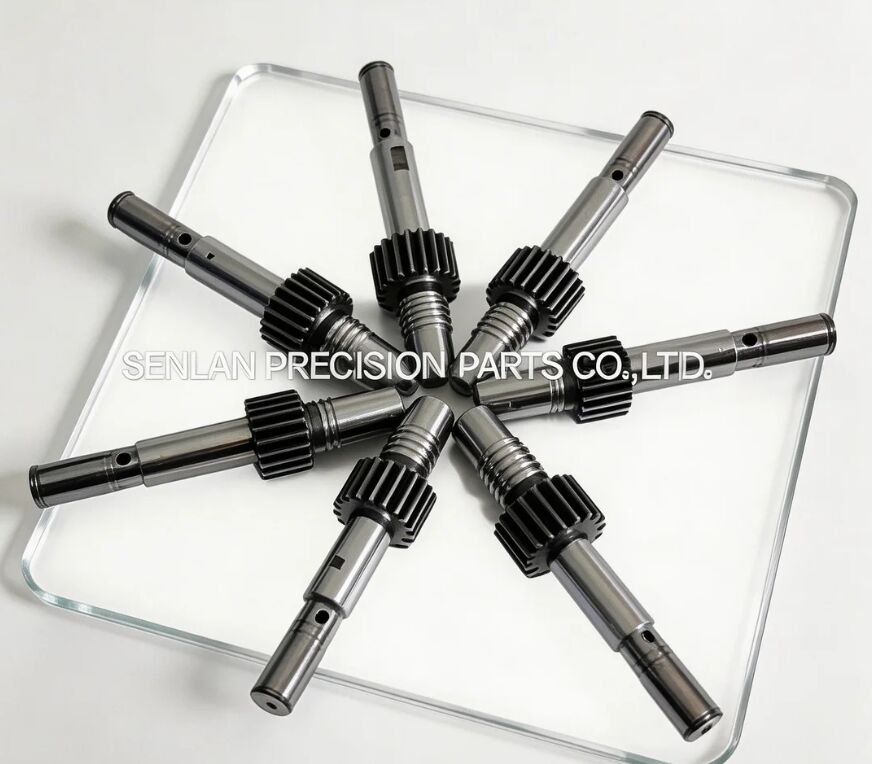

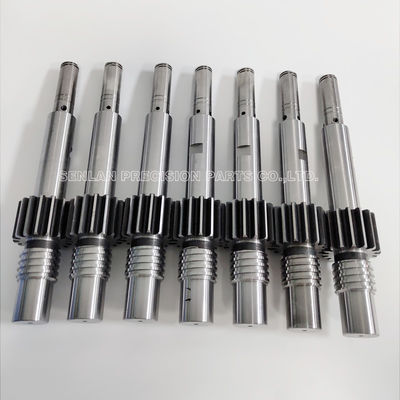

Corpo a filo (corpo di smussatura) per stampi per iniezione
Visualizzazione del prodotto
I nuclei a filo sono componenti stampati con precisione utilizzati per formareveri fili interniA differenza dei nuclei standard, un nucleo filettato deve mantenere una geometria precisa del filo mentre lavora con unmeccanismo di svincolo o di demolding rotativoper liberare la parte stampata senza danneggiare i fili.
Il nostronucleo filettato (pin del nucleo filettato / inserto del nucleo filettato)i componenti sono fabbricati su misura secondo i disegni del cliente con un controllo rigorosoprofilo del filo, concentricità rispetto all'asse di rotazione, interfacce adatte e finitura superficialePer gli stampi ad alto volume, una qualità costante del filo è essenziale per evitare problemi di assemblaggio come i fili incrociati, le variazioni di coppia, le perdite o i guasti di copertura/chiusura.
Descrizione del prodotto
Anucleo filettatoè l'elemento di formazione che crea il filo all'interno (o talvolta all'esterno) di una parte stampata.sistema di svincolo, dove il nucleo ruota durante l'espulsione per smontare la caratteristica a filettatura in modo pulito.
Cosa deve controllare un nucleo a filo
- Profilo del filo, passo e geometria del filo
- Allineamento coassiale tra il filo e i dati di rotazione del nucleo
- Installazione stabile si inserisce nella base dello stampo o nella piastra centrale
- Finitura superficiale liscia per ridurre l'aderenza, l'irritazione e i danni al filo
- Caratteristiche dell'interfaccia meccanica del sistema di propulsione (dipendente dalla progettazione)
Tipica costruzione del nucleo a filo
A seconda della progettazione dello stampo, un nucleo a filo può includere:
- Sezione di formazione del filo (profil interno del filo)
- Localizzazione delle spalle/diametri per installazioni ripetibili
- Caratteristiche dell'interfaccia dell'azionamento (passaggio, chiavi, sezione di accoppiamento, spline, ecc.)
- Zone di usura ottimizzate per rotazione a lungo ciclo e contatto scorrevole
Considerazioni relative al materiale e al trattamento
I nuclei a filo sono spesso prodotti da acciai per utensili selezionati per la resistenza all'usura e la stabilità dimensionale in cicli ripetuti.Il trattamento termico e i trattamenti/rivestimenti superficiali facoltativi possono essere specificati in base a::
- Tipo di resina (materiali riempiti/abrasivi)
- Qualità della superficie del filo richiesta e comportamento di demolding
- Volume di produzione e durata di vita prevista
- Temperatura di funzionamento e strategia di lubrificazione
Applicazioni
I nuclei a filo sono utilizzati instampi per iniezioneper le parti che richiedono il demolding del filo vero, tra cui:
- Sistemi di demolding rotativi
- Stampi multi-cavità che richiedono una qualità del filo interna costante
- Stampi di produzione di grandi volumi in cui la stabilità del filo influenza le prestazioni di montaggio e di perdita
- Programmi di ricambio per la manutenzione preventiva e la sostituzione rapida
(I prodotti finali esatti variano a seconda del disegno del cliente; ci concentriamo sulla funzione dello stampo e sul requisito della caratteristica filettata.)
Capacità di precisione e produzione
I nuclei a filo richiedono sia precisione di formazione che precisione di allineamento meccanico.
Processi di produzione
- Fabbricazione di macchine per la lavorazione dei materiali
- Lavorazione del filo al profilo e alle tolleranze specificati
- Smallatura per adattamenti critici e dati di rotazione (secondo le esigenze)
- EDM / EDM via cavo per le caratteristiche dell'interfaccia (dipendente dal progetto)
- Coordinamento del trattamento termico per la durezza e la stabilità
- Finitura fine/ lucidatura delle superfici del filo e delle zone di usura
- Concorrenza di set per ordini di core a filettatura multi-cavità
Principali controlli di qualità
- Verifica del profilo del filo per ciascun disegno
- Controllo della concentricità/runout tra i fili e i dati di rotazione
- Controllo delle tolleranze di adattamento per le interfacce di installazione e di guida
- Gestione delle finiture superficiali per ridurre l'acido gallico e migliorare il rilascio
- Controllo della coerenza tra i gruppi abbinati (opzioni di campionamento o controllo al 100%)
Ispezione e documentazione
- Disponibilità del rapporto di ispezione dimensionale (elementi chiave o rapporto completo)
- Certificati dei materiali e documenti relativi al trattamento termico su richiesta
- Opzioni di marcatura seriale/tracciabilità per la gestione delle cavità/set
Perché è importante / Valore del cliente per la qualità del filo e la stabilità dello svincolo
Assemblaggio più affidabile e coppia costante
Una geometria precisa del filo riduce il rischio di incrocio e stabilizza le prestazioni della coppia nelle linee di montaggio automatizzate.
Meno rifiuti e meno tempi di fermo
Un controllo stabile del deflusso e una buona finitura superficiale aiutano a prevenire danni al filo, problemi di aderenza e di svincolo del meccanismo.
Vita utile più lunga in rotazione ripetuta
La corretta scelta del materiale, il trattamento termico e la rifinitura della zona di usura riducono l'usura e mantengono la qualità del filo durante lunghe operazioni.
Manutenzione più rapida con ricambi intercambiabili
I nuclei a filettatura sostitutivi consentono una rapida sostituzione senza grandi rilavorazioni dello stampo, supportando piani di manutenzione prevedibili.
Cosa ci serve per le citazioni
Per citare con precisione i nuclei filettati, indicare:
- 3D CAD (STEP/IGES) e disegno 2D (PDF/DWG)
- Specifica del filo (profil, passo, tolleranza, requisiti di introduzione)
- Metodo di demolding dello stampo (sistema di svincolo/rotante) e dettagli dell'interfaccia dell'azionamento
- Requisito di materiale (o raccomandazione di condizioni di resina/produzione)
- Trattamento termico/specificazione della durezza di riferimento
- Requisiti di finitura superficiale per le zone di filo e usura
- Quantità (piezze singole o set a più cavità)
- Requisiti di ispezione/documentazione (FAI, formato della relazione, campionamento contro ispezione al 100%)
- Tempo di consegna e requisiti di imballaggio
Se si tratta di un pezzo di ricambio, fornire le dimensioni dell'interfaccia di accoppiamento (dati di rotazione, sedile di guida, spalle di localizzazione) aiuta a garantire la compatibilità con i dispositivi a caduta.
Domande frequenti
Perché le parti filettate richiedono un nucleo che si svetta?
Molti disegni di filo non possono essere rimossi da un nucleo rettilineo senza danneggiare il filo.
Che cosa causa i filettamenti trasversali o la coppia incoerente nelle parti stampate?
Le cause comuni includono deviazione del profilo del filo, deflusso rispetto all'asse di rotazione, cattiva finitura superficiale, usura o disallineamento nel meccanismo di svincolo.
Puoi fornire set di core filettati abbinati per stampi multi-cavità?
Possiamo fabbricare serie abbinate con consistenza controllata cavità per cavità e fornire dati di ispezione per i principali elementi di filo e dati.
Si supportano le caratteristiche di interfaccia dell'azionamento (sede marcia, sezione di accoppiamento, ecc.)?
Sì, fabbrichiamo secondo i suoi disegni, incluse le funzioni di guida e di localizzazione richieste dal sistema di svincolo.
Fornisce rapporti di ispezione e certificati di materiali?
Sì, su richiesta sono disponibili rapporti di ispezione e certificati di trattamento termico/materiale.
Ingegneria
Invia i tuoi disegni e specifica i requisiti del filo, i dati di rotazione e le caratteristiche dell'interfaccia del driver.I nostri ingegneri esamineranno la fabbricabilità e fornire un piano di produzione per garantire prestazioni di svincolo stabile e consistenza filo.
