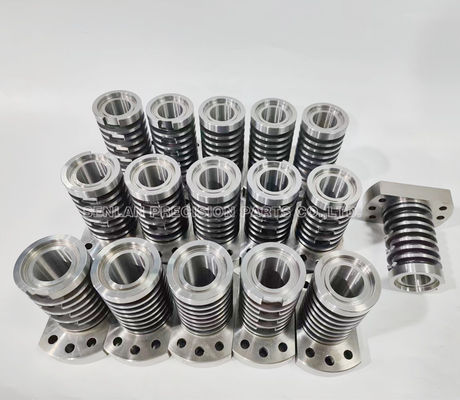

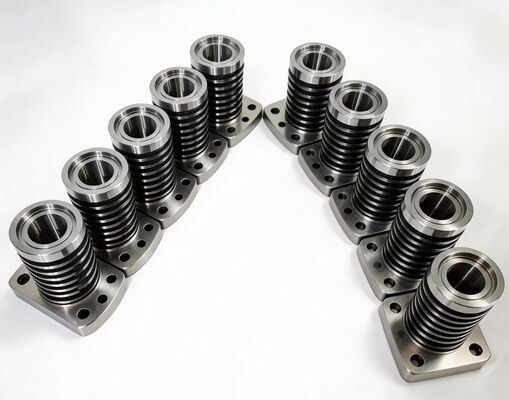

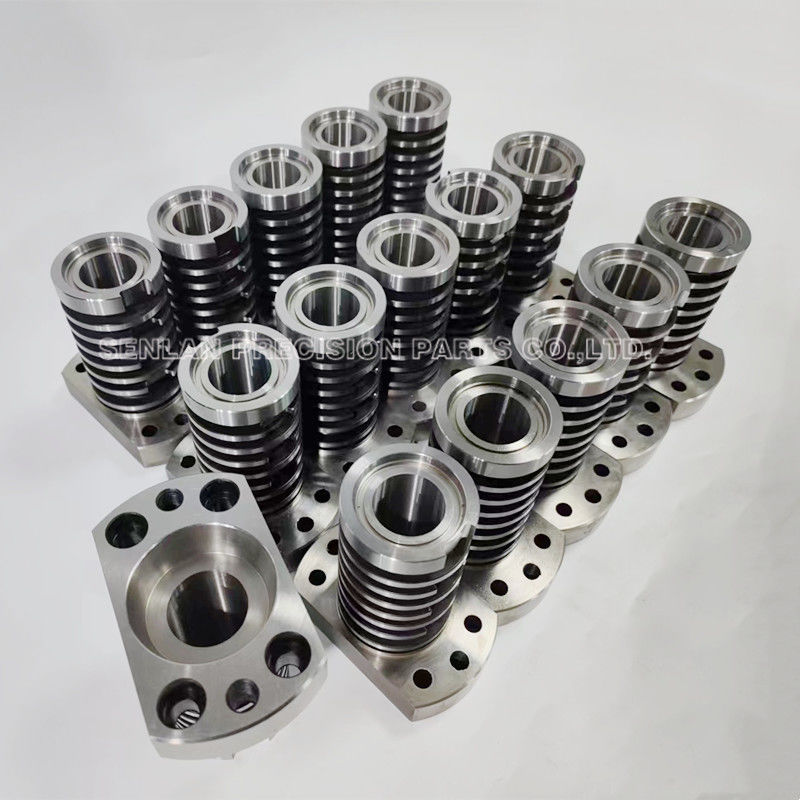

Inserti con anima filettata SKD61 per stampi a iniezione di plastica
Gli inserti con anima filettata sono componenti di formatura di precisione utilizzati per crearefilettature interne verein pezzi stampati a iniezione. Poiché le filettature sono caratteristiche funzionali, l'accuratezza è fondamentale: piccole deviazioni nel profilo, nel passo o nell'allineamento possono causare filettature incrociate, variazioni di coppia, perdite o fallimenti di assemblaggio.
I nostriinserti con anima filettata SKD61sono prodotti su misura secondo i disegni del cliente per una formatura stabile delle filettature e una lunga durata. L'SKD61 (JIS) è ampiamente utilizzato per componenti di attrezzaggio che richiedonotenacità, resistenza alla fatica termica e prestazioni stabilisotto cicli ripetuti, specialmente quando l'anima filettata opera in condizioni di elevato stress o in stampi con meccanismi rotanti/svitanti.
Descrizione del prodotto
Uninserto con anima filettataforma la caratteristica della filettatura interna di un pezzo stampato. A seconda del design del pezzo e dell'architettura dello stampo, può essere utilizzato con unmeccanismo di svitamentoo altri metodi di sformatura. Indipendentemente dallo stile di espulsione, le anime filettate devono mantenere una geometria precisa e una condizione superficiale stabile per mantenere la qualità della filettatura costante per tutta la vita produttiva.
Cosa controlla tipicamente un inserto con anima filettata:
- Profilo della filettatura, passo e geometria di guida
- Allineamento filettatura-asse per un assemblaggio e una coppia costanti
- Dati di localizzazione per un'installazione ripetibile nello stampo
- Finitura superficiale che supporta il rilascio e protegge l'integrità della filettatura
- Caratteristiche di interfaccia richieste dal meccanismo dello stampo
Perché l'SKD61 è comunemente usato per le anime filettate:
L'SKD61 è apprezzato per le sue prestazioni equilibrate in condizioni di stampo impegnative:
- Elevata tenacitàper resistere a scheggiature e crepe sui bordi della filettatura
- Resistenza alla fatica termicaper cicli ripetuti di riscaldamento/raffreddamento
- Risposta stabile al trattamento termico per durezza e durata pratiche
- Buona affidabilità generale per componenti di attrezzaggio ad alto ciclo
La durezza finale, le tolleranze e la finitura superficiale sono prodotte secondo i requisiti del vostro disegno e del progetto.
Strutture comuni per anime filettate:
- Sezione di formatura della filettatura con geometria di cresta/fondo controllata
- Spalla/diametro di localizzazione per un posizionamento stabile
- Dettagli di ritenzione (filettature, piani, caratteristiche chiave)
- Zone di usura ottimizzate per una lunga durata di servizio
Applicazioni
Gli inserti con anima filettata SKD61 sono utilizzati instampi a iniezione di plasticaper:
- Stampi che richiedono la vera formazione di filettature interne
- Produzione ad alto volume in cui la costanza della filettatura influisce sulla resa
- Stampi multi-cavità che necessitano di set di anime filettate abbinati
- Programmi di attrezzaggio che utilizzano ricambi intercambiabili per l'efficienza della manutenzione
- Progettazioni di stampi che utilizzano sistemi di sformatura a svitamento/rotazione
I prodotti finali variano in base al design del cliente; ci concentriamo sulla funzione dello stampo e sulle prestazioni delle caratteristiche filettate.
Capacità di precisione e produzione
Gli inserti con anima filettata richiedono sia precisione geometrica che stabilità dopo il trattamento termico. Produciamo con un controllo di processo progettato per proteggere l'accuratezza della forma della filettatura e la costanza del set.
Processi di produzione:
- Tornitura/fresatura CNC di precisione per dati e interfacce
- Lavorazione di filettature secondo profilo e tolleranza specificati
- Rettifica per accoppiamenti critici e dati di rotazione
- EDM / filo EDM per caratteristiche speciali
- Coordinamento del trattamento termico per durezza e stabilità target
- Finitura fine/lucidatura per superfici filettate e zone di usura
- Abbinamento di set per ordini multi-cavità
Controlli di qualità chiave per anime filettate:
- Verifica del profilo della filettatura secondo i requisiti del disegno
- Controllo di concentricità/runout tra la geometria della filettatura e i dati di localizzazione
- Controllo della tolleranza di accoppiamento per installazione a incastro e intercambiabilità
- Gestione della finitura superficiale per ridurre l'adesione e migliorare il comportamento di rilascio
- Controllo della costanza tra i set
Ispezione e documentazione:
- Rapporti di ispezione dimensionale disponibili
- Certificati dei materiali e registri dei trattamenti termici su richiesta
- Opzioni di marcatura seriale/tracciabilità per la gestione delle cavità e dei set
Valore per il cliente per la qualità della filettatura e la durata dell'attrezzaggio
- Prestazioni di assemblaggio e coppia costanti- Le filettature accurate aiutano a ridurre le filettature incrociate e a stabilizzare la coppia nei processi di assemblaggio.
- Maggiore resa nella produzione multi-cavità- I set di anime filettate abbinati riducono la variazione da cavità a cavità e migliorano la costanza della produzione complessiva.
- Maggiore durata di servizio in cicli impegnativi- La tenacità e la resistenza alla fatica termica dell'SKD61 aiutano a mantenere l'integrità della filettatura su lunghe serie produttive.
- Manutenzione più rapida con anime filettate intercambiabili- Le anime sostituibili consentono riparazioni rapide e riducono i tempi di inattività senza grandi rilavorazioni dello stampo.
Cosa ci serve per il preventivo
Per quotare accuratamente gli inserti con anima filettata SKD61, si prega di fornire:
- CAD 3D (STEP/IGES) e disegno 2D (PDF/DWG)
- Quantità (singoli pezzi o set multi-cavità)
- Requisito del materiale: SKD61
- Specifiche di trattamento termico / durezza target
- Specifiche della filettatura (profilo, passo, tolleranza, requisiti di guida)
- Tolleranze critiche (dati, accoppiamenti, runout/concentricità, zone funzionali)
- Requisito di finitura superficiale per aree filettate e relative alla tenuta
- Dettagli dell'interfaccia dello stampo (diametro/spalla di localizzazione, metodo di ritenzione)
- Esigenze di ispezione/documentazione (FAI, formato del rapporto, campionamento vs. ispezione al 100%)
- Tempi di consegna e requisiti di imballaggio
Se si sostituiscono anime esistenti, fornire le dimensioni della piastra/interfaccia di accoppiamento aiuta a garantire la compatibilità a incastro.
Domande frequenti
L'SKD61 è adatto per inserti con anima filettata?
Sì. L'SKD61 è comunemente utilizzato per componenti di attrezzaggio che richiedono tenacità e stabilità sotto cicli ripetuti, contribuendo a proteggere i bordi delle filettature e a mantenere prestazioni a lungo termine.
Perché le filettature stampate mostrano a volte una coppia incoerente o filettature incrociate?
Le cause comuni includono deviazioni del profilo della filettatura, runout rispetto all'asse, problemi di finitura superficiale, usura o problemi di allineamento durante l'installazione. Lavorazioni precise e accoppiamenti stabili riducono questi rischi.
Potete fornire set di anime filettate abbinati per stampi multi-cavità?
Sì. Possiamo produrre set abbinati con variazioni controllate e fornire dati di ispezione per le caratteristiche chiave della filettatura e dei dati.
Fornite rapporti di ispezione e certificati dei materiali?
Sì. Rapporti di ispezione, certificati dei materiali e registri dei trattamenti termici sono disponibili su richiesta.
Inviateci i vostridisegni STEP/2D, specifiche della filettatura, quantità, durezza target, requisiti di tolleranza/finitura e data di consegna richiesta. Risponderemo rapidamente con un preventivo chiaro, tempi di consegna e opzioni di documentazione di qualità disponibili per gli inserti con anima filettata SKD61.
