Gli stampi per preforme in PET si basano su un sistema di nucleo e manicotto altamente ingegnerizzato per formare la geometria interna, la finitura del collo e le superfici di tenuta critiche della preforma, ovvero le caratteristiche che influenzano direttamente le prestazioni dello stampaggio per soffiaggio a valle, la tenuta della bottiglia e la stabilità della linea.
Panoramica del prodotto

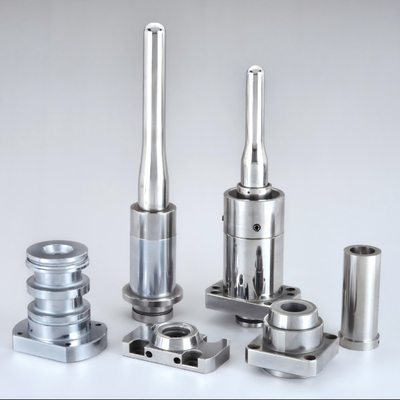

I nostri componenti nucleo e manicotto per preforme in PET sono prodotti come parti di stampo di precisione per applicazioni ad alta cavità e ad alto ciclo. I set tipici includono il nucleo della preforma, le interfacce manicotto/anello del collo lato cavità e i relativi componenti di precisione che controllano il diametro interno della preforma, i dettagli della finitura del collo e la concentricità. Lavoriamo queste parti secondo i disegni del cliente con un controllo rigoroso su accoppiamento, oscillazione, finitura superficiale e stabilità termica, supportando sia nuovi stampi per preforme che attrezzature di ricambio.
Questo non è uno stampaggio a iniezione generico: gli stampi per preforme devono resistere a iniezioni ad alta pressione, lunghe serie di produzione e rigorosi requisiti dimensionali sulla finitura del collo, dove anche una piccola variazione può causare problemi di perdite o tappatura.
Descrizione del prodotto
In uno stampo per preforme in PET, il nucleo forma le caratteristiche interne della preforma, mentre il manicotto e i componenti relativi al collo supportano la finitura esterna del collo e la geometria funzionale di tenuta/tappatura. Il sistema deve mantenere un allineamento preciso sotto cicli termici e alta pressione di iniezione.
Cosa controllano tipicamente questi componenti
- Diametro interno (ID) della preforma e distribuzione dello spessore della parete influenzano
- Geometria della finitura del collo (filettature, area dell'anello di supporto, superfici di tenuta)
- Concentricità e oscillazione tra finitura del collo e corpo
- Qualità della superficie che influisce sulla trasparenza, sui segni di flusso e sulla stabilità di rilascio
- Intercambiabilità per una rapida manutenzione nella produzione ad alta cavità

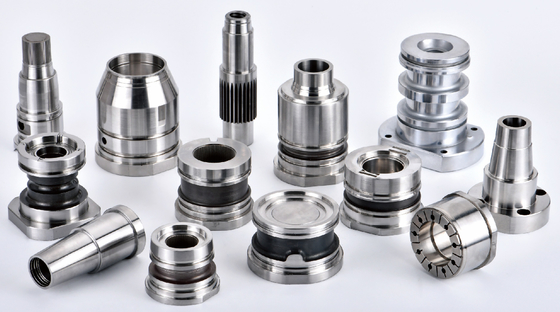

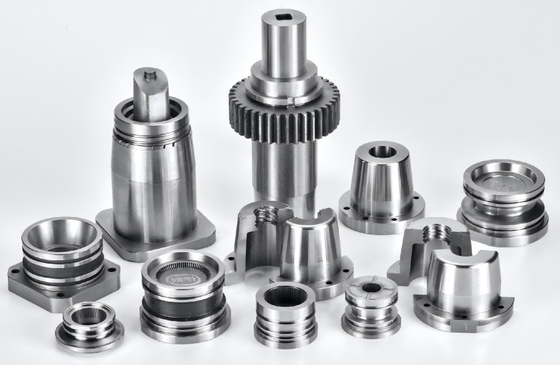

Tipi comuni di componenti in un set nucleo e manicotto
- Nucleo preforma (gruppo perno nucleo / asta nucleo)
- Manicotto / manicotto nucleo (a seconda dell'architettura dello stampo)
- Interfacce utensili per finitura del collo (ad es. anelli del collo / parti di supporto a seconda del design)
- Boccole, fermi e parti di accoppiamento di precisione (specifico del progetto)
Opzioni di materiale (tipiche per stampi per preforme in PET)
La selezione dipende dal numero di cavità, dalle condizioni della resina, dalla strategia di raffreddamento e dalla durata di servizio richiesta:
- Acciai per stampi in acciaio inossidabile di alta qualità per resistenza alla corrosione e stabilità di lucidatura
- Acciai per utensili temprati per zone di usura e durata a ciclo lungo
- Opzionali materiali ad alta conducibilità termica in zone localizzate (a seconda del design)
- Trattamenti superficiali/rivestimenti possono essere utilizzati dove usura e rilascio sono prioritari
Produciamo secondo il vostro disegno e lo standard dello stampo; il materiale e il trattamento termico possono essere realizzati su specifica o proposti in base alle vostre condizioni operative.
Applicazioni
- Stampi a iniezione per preforme in PET (sistemi da singola a alta cavità)
- Utensili per preforme per linee di contenitori per bevande, acqua, olio commestibile e altri contenitori in PET (a seconda del progetto)
- Utensili di ricambio per manutenzione, recupero usura e aggiornamenti delle prestazioni
Capacità di precisione e produzione
Gli stampi per preforme in PET sono estremamente sensibili all'allineamento e all'integrità superficiale. Ci concentriamo sui controlli di produzione che influiscono direttamente sulla stabilità della produzione.
Processi di produzione
- Tornitura/fresatura CNC di precisione per caratteristiche coassiali e di profilo
- Rettifica ad alta precisione per accoppiamenti critici e zone di tenuta
- EDM / elettroerosione a filo per geometrie speciali (se necessario)
- Coordinamento controllato del trattamento termico per durezza e stabilità
- Lucidatura / finitura fine per superfici funzionali e di aspetto
- Controllo di accoppiamento e coerenza per ordini di set multipli
Controlli di precisione chiave (critici per la preforma)
- Controllo di concentricità / oscillazione tra superfici di formatura e piani di riferimento
- Tolleranze di accoppiamento alle interfacce manicotto-nucleo (stabili sotto cicli termici)
- Precisione dei dettagli della finitura del collo (filettature + superfici di tenuta)
- Qualità della finitura superficiale per supportare un rilascio stabile e una trasparenza costante
- Intercambiabilità per una rapida manutenzione in produzione
Ispezione e documentazione
- Rapporti di ispezione dimensionale (CMM/rapporto di misurazione su richiesta)
- Certificati dei materiali e registri dei trattamenti termici (su richiesta)
- Marcatura seriale e opzioni di tracciabilità per la gestione dei set
Valore per il cliente per la stabilità della produzione di preforme in PET
Finitura del collo costante = tenuta e tappatura affidabili
La finitura del collo è l'area più funzionale di una preforma. I componenti di precisione nucleo e manicotto supportano un innesto filettato stabile, prestazioni di tenuta e coerenza della coppia di serraggio.
Migliore concentricità = stampaggio per soffiaggio più stabile
Una scarsa concentricità può portare a una distribuzione non uniforme del materiale nello stampaggio per soffiaggio. Utensili precisi aiutano a mantenere l'allineamento centrale, supportando una migliore qualità della bottiglia e stabilità del processo.
Maggiore durata dell'utensile in condizioni di alto ciclo
Le linee di preforme funzionano a lungo e velocemente. La corretta selezione dei materiali, il trattamento termico e gli accoppiamenti controllati riducono l'usura e prolungano gli intervalli di servizio.
Manutenzione più rapida con componenti sostituibili e abbinati
I sistemi nucleo e manicotto consentono una sostituzione più rapida e una riduzione dei tempi di inattività, particolarmente importante per la produzione ad alta cavità.
Cosa ci serve per un preventivo
Per quotare accuratamente i componenti nucleo e manicotto per preforme in PET, si prega di fornire:
- CAD 3D (STEP/IGES) + disegni 2D con GD&T/tolleranze
- Elenco componenti: nucleo, manicotto, parti relative al collo, fermi, ecc.
- Requisiti del materiale (o condizioni operative in modo da poter consigliare)
- Durezza target e requisiti di trattamento termico
- Requisiti di finitura superficiale / lucidatura (soprattutto finitura del collo e zone di tenuta)
- Elenco dimensioni critiche (finitura del collo, profilo filettatura, piani di riferimento, accoppiamenti)
- Riferimento standard/sistema stampo (se applicabile)
- Quantità (numero di set / numero di cavità) e tempi di consegna
- Requisiti di ispezione (FAI, rapporto CMM, marcatura di tracciabilità)
Se si stanno sostituendo utensili esistenti, la condivisione del disegno originale e delle dimensioni dell'interfaccia dello stampo aiuta a garantire la compatibilità plug-and-play.
Domande frequenti
D1: Producete secondo disegni e standard del cliente?
Sì. Siamo un produttore di parti di stampi di precisione personalizzate e produciamo rigorosamente secondo i vostri disegni, tolleranze e riferimenti di datum.
D2: Potete fornire rapporti di ispezione e certificazioni?
Sì. Possiamo fornire rapporti di ispezione dimensionale e certificati di materiale/trattamento termico su richiesta.
D3: Potete supportare set abbinati per stampi multi-cavità?
Sì. Possiamo produrre più set con coerenza controllata e fornire dati di ispezione per le dimensioni chiave.
D4: Perché le tolleranze di nucleo e manicotto sono così critiche negli stampi per preforme?
Perché piccole deviazioni possono influire sulla precisione della finitura del collo, sulle prestazioni di tenuta, sulla concentricità e sulla stabilità dello stampaggio per soffiaggio a valle, portando a scarti o problemi di linea.
D5: Quali superfici sono solitamente le più critiche?
Tipicamente la finitura del collo (filettature + zona di tenuta), i piani di riferimento di posizionamento e gli accoppiamenti tra manicotto e nucleo sono i più critici a causa del loro effetto diretto sulle prestazioni di tappatura e sull'allineamento.
D6: Potete produrre parti di ricambio compatibili con stampi esistenti?
Sì. Con i disegni (o i dati di interfaccia misurati), possiamo produrre componenti di ricambio progettati per un montaggio plug-and-play e prestazioni di produzione stabili.
State cercando un fornitore affidabile di componenti nucleo e manicotto per preforme in PET?
Invii i vostri disegni (STEP/2D), numero di cavità, requisiti di materiale/trattamento termico e programma di consegna. Risponderemo rapidamente con un preventivo chiaro, tempi di consegna e documenti di qualità disponibili (rapporto di ispezione, certificato materiale, opzioni di tracciabilità).
