Visualizzazione del prodotto

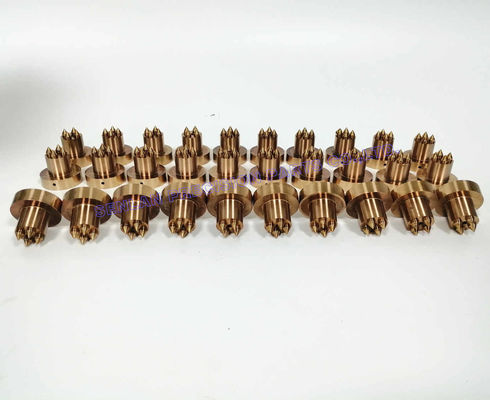

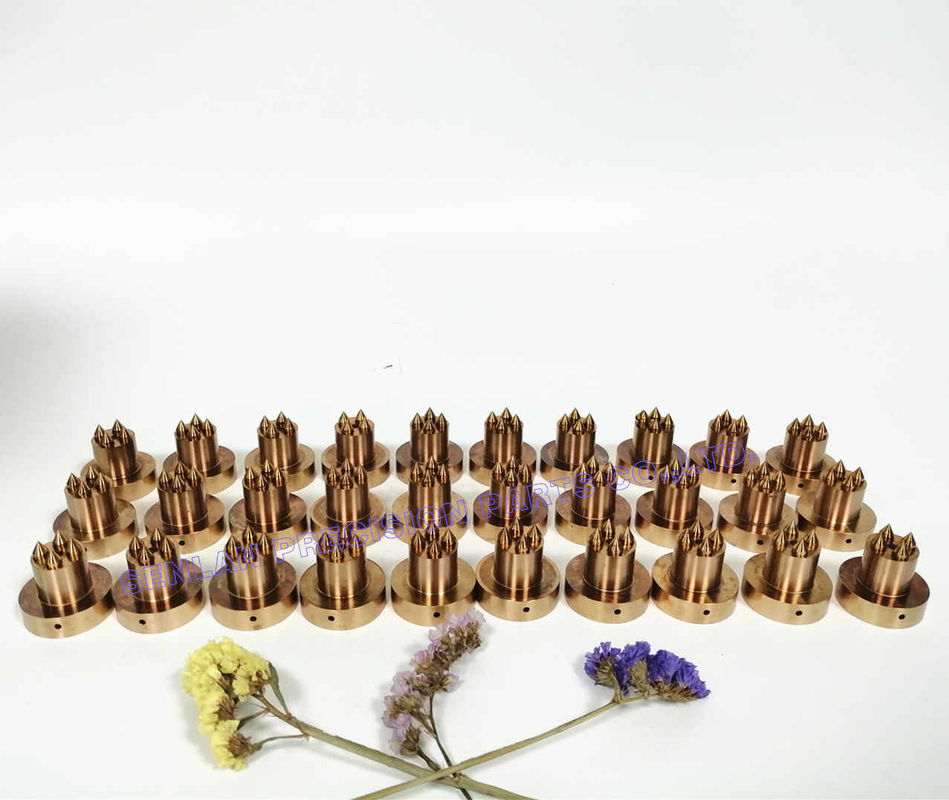

Beryllium Copper (BeCu) mold inserts are specialized components used in plastic injection molds to remove heat faster and stabilize molding temperature in areas where standard tool steel cannot cool efficientlyGrazie all'elevata conduttività termica del BeCu, questi inserti contribuiscono a ridurre il tempo di ciclo, a migliorare la qualità della parte e a ridurre al minimo i difetti causati da raffreddamento irregolare.
Come produttore di componenti per stampi di precisione su misura, produciamo inserti BeCu secondo i disegni del cliente con precisione di lavorazione controllata, trattamento termico corretto / selezione delle condizioni di invecchiamento,e finitura superficiale adatta per ambienti di stampaggio ad iniezioneGli inserti in BeCu sono comunemente utilizzati come "zone di raffreddamento elevato" localizzate all'interno degli stampi, specialmente intorno a sezioni spesse, costole, cappelli, tasche profonde e superfici cosmetiche dove il calore tende a concentrarsi.
Descrizione del prodotto
Un inserto di berillio rame è tipicamente installato in regioni di stampo mirate per aumentare il trasferimento di calore e mantenere un raffreddamento uniforme delle parti.Il BeCu può fornire una conduttività termica notevolmente superiore, che consente una solidificazione più rapida e uno stampaggio più stabile.
Che cosa risolvono gli insetti BeCu nel stampaggio
- Punti caldi che causano deformazioni, segni di affondamento e instabilità dimensionale
- Tempo di raffreddamento lungo a causa della geometria spessa della parte o dell'accesso limitato al canale di raffreddamento
- Variazione di temperatura localizzata che influisce sulla lucentezza, sul restringimento o sulla consistenza della parte
Moduli comuni di inserimento
- Fabbricazione a partire da prodotti della voce 8528
- Inserti per superfici cosmetiche
- Pini di raffreddamento / nuclei di raffreddamento (dipendono dalla progettazione)
- Piccoli inserti rimovibili posizionati vicino alle aree problematiche
Note relative ai materiali per il BeCu
I materiali per lo stampo BeCu sono solitamente selezionati in base al grado (comunemente AMPCO18 o equivalente) e forniti/elaborati in condizioni specifiche (soluzione trattata + indurito con l'età,o precipitazione indurito) per bilanciare:
- Conduttività termica
- Forza e durezza
- Indossare comportamenti nelle aree di contatto
Importante: il BeCu non è "one-size-fits-all".
Applicazioni
Gli inserti di BeCu sono utilizzati in stampi a iniezione di plastica in cui l'efficienza di raffreddamento e l'uniformità della temperatura sono critiche.
- Zone di raffreddamento a punti caldi vicino a pareti spesse, bossi e tasche profonde
- Aree soggette a segni di affondamento e di distorsione
- Regioni in cui i canali di raffreddamento non possono essere posizionati abbastanza vicini
- Stampi destinati a tempi di ciclo brevi e produzione ad alto volume
- Superfici cosmetiche che richiedono un controllo della temperatura stabile
Poiché la pagina del prodotto è per un componente dello stampo, ci concentriamo su casi di utilizzo funzionali dello stampo piuttosto che rivendicare specifiche industrie / prodotti finali.
Capacità di precisione e produzione
Processi di produzione
- Tornitura/moldatura CNC di precisione per geometrie complesse
- EDM / EDM a filo come richiesto dal progetto
- Macinatura di precisione per superfici di accoppiamento e di dati
- Finitura superficiale delle aree di contatto funzionali
- Supporto di rivestimento facoltativo (dipendente dall'applicazione)
Controlli chiave per gli inserti BeCu
- Controllo rigoroso delle superfici e dei dati per un montaggio affidabile
- Transizioni fluide alle interfacce di inserimento per sostenere il flusso di calore e ridurre la concentrazione di stress
- Ispezione dimensionale in linea con i disegni del cliente
- Manipolazione corretta per evitare danni alle superfici di tenuta, chiusura o contatto cosmetico
Documentazione di qualità
- Sono disponibili rapporti di ispezione delle dimensioni
- Certificazione dei materiali disponibile su richiesta
- Opzioni di tracciabilità e di marcatura (come specificato)
Valore per il cliente per un raffreddamento più rapido e uno stampaggio stabile
Tempo di ciclo più breve
Il miglioramento del trasferimento di calore può ridurre il tempo di raffreddamento - spesso la parte più grande di un ciclo di stampaggio ad iniezione - contribuendo a aumentare la produttività e a ridurre il costo per parte.
Migliore qualità della parte
Riducendo i punti caldi e i gradienti di temperatura, gli inserti BeCu aiutano a ridurre al minimo i problemi comuni come segni di affondamento, deformazione, variazione di lucentezza e restringimento incoerente.
Una finestra di produzione più stabile
Un migliore controllo termico fornisce una finestra di processo più ampia e ripetibile, che consente una produzione costante durante lunghe serie di produzione.
Soluzione mirata senza riprogettazione completa dello stampo
Gli inserti di BeCu possono essere utilizzati strategicamente per migliorare le prestazioni nelle zone problematiche senza riprogettare l'intero sistema di raffreddamento.
Cosa ci serve per le citazioni
Per citare con precisione gli inserti di muffa BeCu, indicare:
- Disegno 2D e/o CAD 3D (STEP/IGES)
- Inserire la posizione/funzione all'interno dello stampo (lato del nucleo/lato della cavità, zona di punto caldo, ecc.)
- Preferibile grado di BeCu (se noto) o requisiti di prestazione (priorità di raffreddamento rispetto alla priorità di resistenza)
- Durezza/condizione richiesta (se specificata)
- Tolleranze e dimensioni critiche (date, adattamenti, interruzioni)
- Requisito di finitura superficiale (Ra, livello di lucidatura o requisito di superficie di contatto)
- Quantità e tempo di consegna previsto
- Eventuali note speciali: rivestimento, marcatura, certificazione, formato di ispezione
Se non siete sicuri del grado/condizione, condividete il vostro tipo di resina e le vostre preoccupazioni di stampaggio (tempo di ciclo, lavandino, curvatura).
Domande di carattere generale
Q1: Lei è un produttore o una società commerciale?
Siamo un produttore di componenti per stampi di precisione personalizzati, specializzati in lavorazione CNC, EDM, macinazione e finitura per parti di stampi a iniezione.
Q2: Puoi produrre rigorosamente secondo i nostri disegni e le nostre tolleranze?
Sì, fabbrichiamo secondo i vostri disegni e possiamo seguire il vostro sistema di dati/tolleranza.
Q3: Fornisce rapporti di ispezione e certificati di materiali?
Sì, le relazioni di ispezione e la certificazione dei materiali possono essere fornite su richiesta.
Domande frequenti specifiche di BeCu
D4: Perché usare berillio rame in uno stampo iniettabile?
Il BeCu è utilizzato principalmente per la sua elevata conduttività termica, che aiuta a rimuovere rapidamente il calore e migliora l'uniformità di raffreddamento nelle aree a punto caldo.
D5: BeCu viene utilizzato per l'intera cavità/nucleo?
Di solito no. BeCu è comunemente usato come inserto localizzato nelle regioni di punti caldi.
D6: Il BeCu si consuma più velocemente dell'acciaio per utensili?
Il BeCu può essere più morbido dell'acciaio per utensili indurito, a seconda del grado e della condizione.e le superfici di usura/contatto sono gestite mediante progettazione o trattamento superficiale se necessario.
D7: Esistono particolari considerazioni per la gestione del BeCu?
Sì, l'elaborazione e la finitura richiedono controlli adeguati.
Versione ingegneristica
Invia i tuoi file 3D/2D e identifica l'area hot spot che vuoi migliorare.Vi aiuteremo a valutare BeCu inserimento posizionamento e fornire un piano di produzione focalizzato sull'efficienza di raffreddamento e moltiplicazione stabile.
