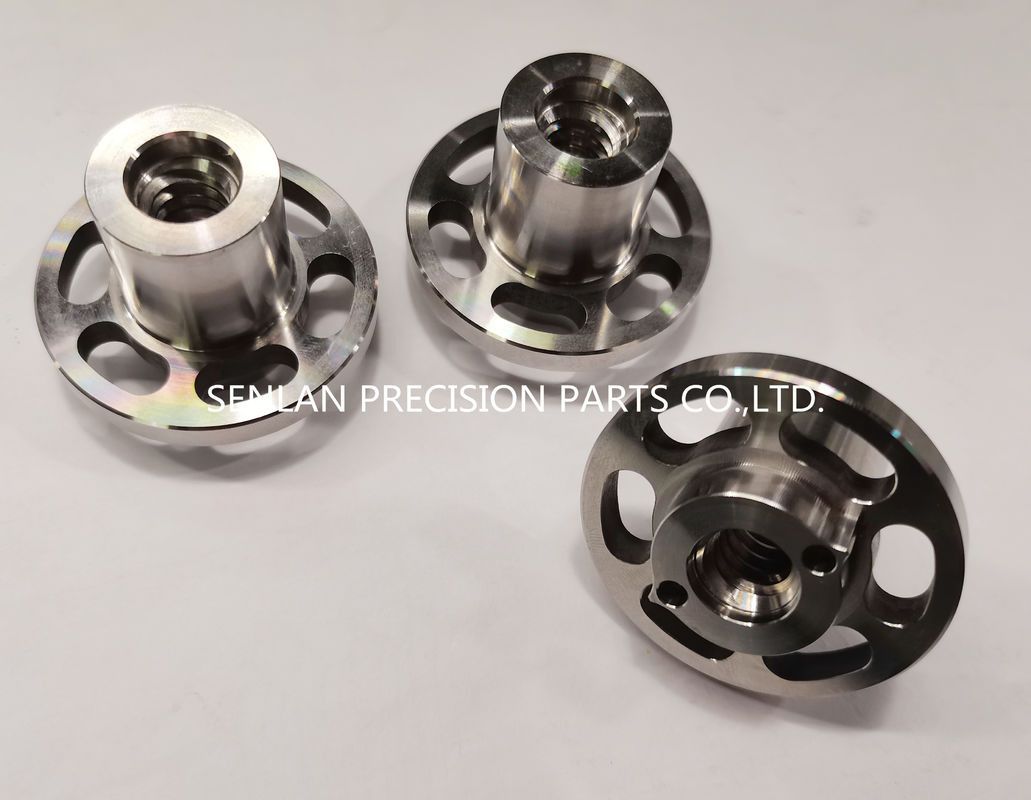

Parti di stampo con boccola filettata H13 per lavorazione CNC con HRC da 48 a HRC 52

Precision flange yokes are CNC machined coupling components designed to connect rotating shafts and transmit torque with stable alignment and controlled tolerances for reliable assembly fit and consistent rotational accuracy.

I gioghi di flangia sono componenti di accoppiamento utilizzati per collegare gli alberi rotanti e trasmettere coppia con allineamento stabile.,Il nostro sistema può causare vibrazioni, usura precoce e prestazioni incoerenti.di altezza superiore a 20 mmsono lavorati CNC secondo i disegni del cliente con tolleranze controllate per supportare un'adeguatezza affidabile dell'assemblaggio e una precisione di rotazione costante.

In qualità di produttore di macchinari di precisione su misura, produciamo gioghi di flange e parti di accoppiamento connesse con un rigoroso controllodati, concentricità/espansione, piattezza della superficie e interfacce di montaggioChe abbiate bisogno di prototipi o di lotti di produzione, ci concentriamo sulla ripetibilità, sulla documentazione e sulla qualità stabile per applicazioni meccaniche esigenti.

Agiogo di flangiaè un elemento di accoppiamento lavorato che presenta in genere una faccia di montaggio a fianco e una sezione di mozzo che si interfaccia con un albero o un accoppiamento di accoppiamento.diametri del pilota, cerchi di bulloni, tasche di riduzione del peso e geometria correlata all'equilibrio.

• Trasmetterecoppiatra componenti collegati
• Manteniamoallineamento coassialeper ridurre vibrazioni e usura
• Fornire un'interfaccia di montaggio stabile tramite la faccia della flange e il modello del bullone
• Sostenere l'assemblaggio ripetibile e la manutenzione dei sistemi meccanici

• con una larghezza di 0,01 mm o piùcerchio di bullone / fori di montaggio
• Diametro del pilota per un'accurata centralizzazione
• Sezione del mozzo con filettatura interna/esterna o geometria dell'interfaccia dell'albero
• Tasche meccanizzate o fori di illuminazione per ottimizzare il peso e la rigidità
• Controllo della finitura superficiale e dei bordi per una maneggevolezza sicura e un adattamento coerente

I gioghi di flangia sono comunemente prodotti da acciai in lega, acciai inossidabili o altri metalli di ingegneria in base ai requisiti di coppia, all'esposizione alla corrosione e agli obiettivi di peso.Trattamento termico e finitura superficiale possono essere applicati secondo le vostre specifiche per migliorare la resistenza, resistenza all'usura e corrosione.

I gioghi a flangia di precisione sono utilizzati inapparecchi di accoppiamento e trasmissione di potenza, tra cui:

• Sistemi di accoppiamento dell'albero che richiedono un allineamento preciso
• Assemblaggi rotanti in cui il controllo del deflusso è critico
• Interfacce meccaniche personalizzate per apparecchiature OEM
• Programmi di prototipo-produzione per parti di accoppiamento lavorate con precisione
• Componenti di ricambio per manutenzione e aggiornamenti

L'attrezzatura esatta varia in base al disegno del cliente; noi la fabbrichiamo rigorosamente in base ai vostri disegni e alle vostre esigenze.

I gioghi di flangia combinano molteplici caratteristiche critiche: faccia di flangia, modello di bullone, pilota e geometria del mozzo, quindi il controllo e l'ispezione del processo sono essenziali.

• Tornitura CNC per funzioni di mozzo e coassiale
• Fresatura CNC per i modelli di bulloni, tasche e geometrie delle chiavi
• Smalzaggio o laminazione per rendere piatta la superficie (secondo le necessità)
• Controllo della debburazione e dei bordi per la sicurezza dell'assemblaggio
• Coordinamento opzionale del trattamento termico e finitura superficiale

• Concentricità/rallentamentocontrollo tra pilota, mozzo e dati di montaggio
• Piattazza del viso e perpendicolaritàper il montaggio di una flange stabile
• Accuratezzaposizionamento del cerchio del bullonee tolleranze di buco
• Controllo della finitura superficiale sulle interfacce pilota e di accoppiamento
• Ispezione dimensionale allineata alla GD&T e alla lista delle dimensioni critiche

• Rapporti di ispezione dimensionale disponibili
• Certificati dei materiali e documenti relativi al trattamento termico su richiesta
• Opzioni di marcatura della tracciabilità se richieste

rotazione più stabile e meno vibrazioni
Un'accurata discesa e concentricità riducono le vibrazioni legate allo squilibrio e migliorano la stabilità dell'assemblaggio.

Adattabilità affidabile e assemblaggio più rapido
Le facce di flange, i piloti e i modelli di bulloni controllati riducono il ripetizione e garantiscono l'installazione ripetibile.

Una durata di vita più lunga per i cuscinetti e i componenti collegati
Un migliore allineamento riduce il carico irregolare, migliorando la durata di vita di alberi, cuscinetti e accoppiamenti.

Qualità costante dal prototipo alla produzione
I processi CNC ripetibili e l'ispezione supportano un approvvigionamento scalabile senza deriva delle prestazioni.

• Disegno 2D (PDF/DWG) e CAD 3D (STEP/IGES)
• Requisito materiale (o dettagli sul carico/ambiente per raccomandazione)
• Quantità e tempo di consegna previsto
• Tolleranze critiche e GD&T (runout, concentricità, piattezza, perpendicolarità)
• Dettagli del cerchio del bullone (dimensione del foro, numero, PCD, tolleranza posizionale)
• Diametro del pilota e requisiti di adattamento
• Dettagli dell'interfaccia dell'albero (filo, foratura, passaggio chiave, spline, ecc., se del caso)
• Requisiti di finitura/rivestimento superficiale
• Necessità di ispezione/documentazione (FAI, formato della relazione, tracciabilità)

• A che cosa serve un giogo di flangia?
  Un giogo di flange viene utilizzato per collegare componenti in un assemblaggio rotante, fornendo un'interfaccia di montaggio a flange e una sezione di mozzo per la trasmissione e l'allineamento della coppia.
• Quali tolleranze contano di più per i gioghi a flange?
  La maggior parte delle volte si riferisce alla concentrazione tra le caratteristiche di rotazione, alla piattezza/perpendicolarità della faccia e alla precisione di posizionamento del foro del bullone, poiché questi influenzano la vibrazione e l'adeguatezza dell'assemblaggio.
• Puo' produrre gioghi di flange personalizzati dal prototipo alla produzione?
  Supportiamo le prove di prototipi, piccoli lotti e quantità di produzione con un controllo costante di lavorazione e ispezione.
• Fornisce rapporti di ispezione e certificati di materiali?
  Sì, le relazioni di ispezione e i certificati sono disponibili su richiesta.
