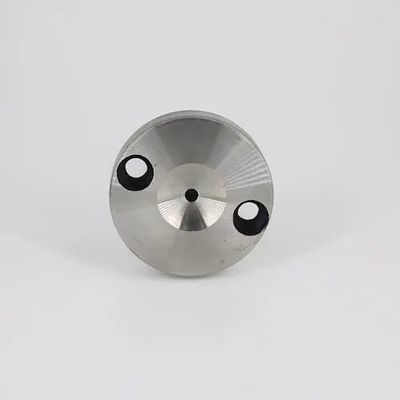

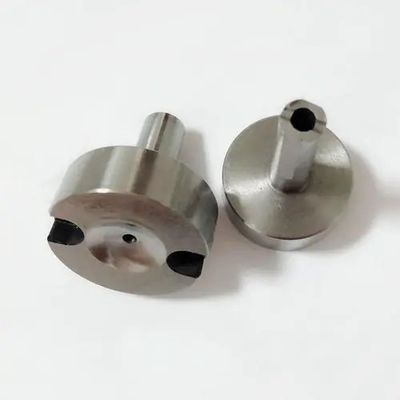

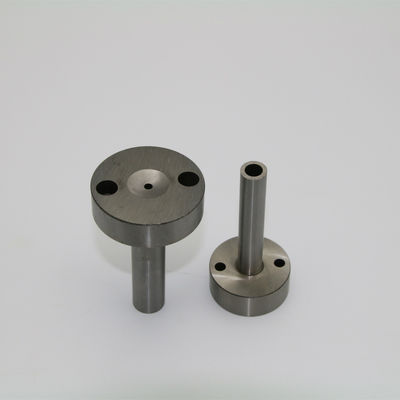

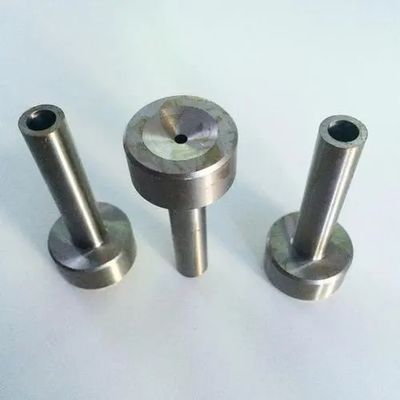

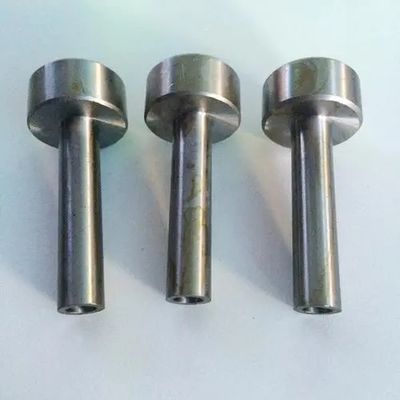

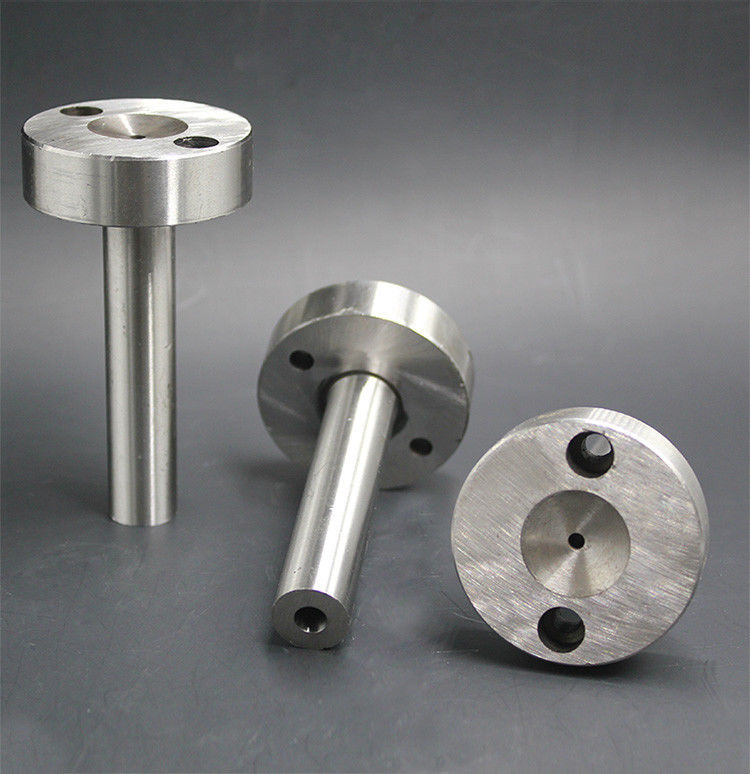

Unità di nucleo scorrevole SKD61

Parti di stampo collassabile per sistemi di stampaggio a iniezione ad alto carico

Panoramica del prodotto

L' unità di nucleo scorrevole SKD61 è un componente mobile critico utilizzato negli stampi a iniezione che richiedono un rilascio laterale o sottosquadri interni.

Queste unità sono comunemente integrate in:

• Meccanismi di scorrimento laterale

• Sistemi di sformo filettati

• Assiemi di nuclei collassabili

• Sezioni strutturali di stampi ad alto carico

Prodotto in acciaio per stampi da lavoro a caldo SKD61, l'unità di nucleo scorrevole è progettata per resistere a movimenti meccanici ripetuti, stress localizzati e lunghi cicli di produzione senza instabilità dimensionale.

Questo componente è prodotto rigorosamente su base Built-to-Print, garantendo la compatibilità con le strutture degli stampi del cliente.

I sistemi di nuclei scorrevoli sono tipicamente applicati in stampi per:

• Componenti in plastica automobilistica

• Alloggiamenti di dispositivi medici

• Chiusure per imballaggi con filettature interne

• Parti strutturali tecniche 3C

• Stampi di alta precisione con movimento laterale

In queste applicazioni, la precisione del movimento e la resistenza all'usura sono più critiche dei semplici valori di durezza.

Logica del materiale – Perché SKD61

SKD61 (acciaio per stampi da lavoro a caldo) è selezionato per le sue proprietà bilanciate:

• Buona resistenza alla fatica termica

• Elevata tenacità all'impatto

• Durezza stabile dopo il trattamento termico

• Resistenza alla fessurazione sotto carico ciclico

Intervallo di durezza di lavoro tipico:
58–60 HRC, regolabile in base all'applicazione.

Il trattamento termico uniforme e il rilassamento delle tensioni sono essenziali per mantenere la stabilità dimensionale durante il funzionamento.

Focus ingegneristico

Le unità di nucleo scorrevole non sono parti statiche. Operano sotto attrito radente e carico laterale.
Le prestazioni dipendono dal controllo della geometria, dalle condizioni superficiali e dal bilanciamento della durezza.

1) Adattamento e allineamento di precisione

Le aree di controllo chiave includono:

• Parallelismo delle facce scorrevoli

• Perpendicolarità alle superfici di montaggio

• Concentricità ove applicabile

• Tolleranza dimensionale fino a ±0,002 mm

Un corretto adattamento garantisce un movimento fluido e riduce l'usura da contatto non uniforme.

2) Condizioni superficiali e gestione dell'attrito

Finitura superficiale standard:
Ra 0,6 (personalizzabile)

Trattamenti opzionali:

• Nitrurazione

• Rivestimenti TiN / TiCN / AlTiN

• Ossido nero

L'ingegneria superficiale riduce il coefficiente di attrito e migliora la resistenza all'usura negli stampi ad alto ciclo.

3) Distribuzione dell'usura e vita utile

Le unità scorrevoli subiscono:

• Movimento avanti/indietro ripetuto

• Pressione di contatto sulle guide

• Carico d'urto durante la chiusura dello stampo

Una geometria ottimizzata e un rapporto controllato tra durezza e tenacità riducono le scheggiature e prolungano gli intervalli di manutenzione.

Specifiche tecniche

• Tipo di prodotto: Unità di nucleo scorrevole / Componente per stampo collassabile

• Materiale: SKD61

• Durezza: 58–60 HRC (personalizzabile)

• Tolleranza dimensionale: ±0,002 mm (aree critiche)

• Finitura superficiale: Ra 0,6 o requisito specificato

• Trattamento superficiale: Nitrurazione / Rivestimenti PVD opzionali

• Tipo di produzione: Personalizzato (su ordinazione)

• Ispezione: Ispezione dimensionale al 100% prima della spedizione

Capacità di produzione

La lavorazione di precisione include:

• Lavorazione CNC

• EDM e EDM a specchio

• EDM a filo

• Rettifica superficiale

• Rettifica cilindrica

• Ispezione CMM

Le superfici di scorrimento critiche vengono rettificate per garantire stabilità geometrica e ripetibilità a lungo termine.

Qualità e ripetibilità

Ogni unità viene verificata per:

• Distribuzione della durezza

• Conformità dimensionale

• Integrità superficiale

• Allineamento funzionale

Gli ordini ripetuti vengono prodotti secondo le stesse specifiche di base per garantire l'intercambiabilità.

Produzione OEM / Personalizzata

Produciamo unità di nucleo scorrevole rigorosamente secondo:

• Disegni del cliente (2D / 3D)

• Requisiti di durezza specificati

• Trattamenti di rivestimento definiti

• Integrazione specifica della struttura dello stampo

Sono supportati sia i design personalizzati che quelli compatibili con gli standard.

FAQ tecniche

D1: Perché non usare acciaio con durezza maggiore?
Una durezza eccessiva può ridurre la tenacità. SKD61 fornisce un equilibrio che minimizza il rischio di frattura sotto carico ciclico.

D2: I rivestimenti possono sostituire la nitrurazione?
I rivestimenti migliorano la resistenza all'usura superficiale, ma la durezza del substrato e il trattamento termico rimangono fondamentali.

D3: Come viene garantita la scorrevolezza?
Attraverso una finitura superficiale controllata, il parallelismo e l'adattamento preciso dei componenti accoppiati.

D4: Le applicazioni automobilistiche ad alto ciclo sono supportate?
Sì. Il componente è adatto per stampi ad alto volume con una corretta selezione del materiale e del trattamento superficiale.

D5: È disponibile la personalizzazione completa?
Sì. Tutte le unità di nucleo scorrevole sono prodotte secondo i disegni del cliente.

Richiedi una proposta tecnica

Si prega di fornire:

• Disegni 2D o 3D

• Requisiti di durezza

• Preferenza per il trattamento superficiale

• Dettagli dell'applicazione (frequenza di ciclo, tipo di materiale)

Il nostro team di ingegneri esaminerà le tue specifiche e fornirà una proposta di produzione.
