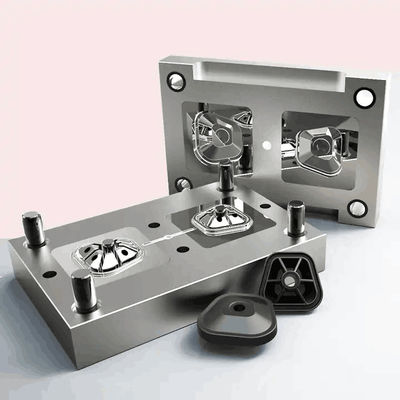

Prodotto S136 Alta precisione

Stampo a iniezione per prodotti 3C | Stampi di alta precisione S136

Panoramica del prodotto

Questo progetto si concentra sulla progettazione e produzione di stampi a iniezione di plastica di alta precisione per prodotti elettronici 3C, utilizzando acciaio per stampi S136 per garantire durata, resistenza alla corrosione e qualità della superficie.

I componenti in plastica 3C, come scocche elettroniche, parti strutturali e piccoli assemblaggi di precisione, richiedono:

• Accuratezza dimensionale stabile

• Superfici estetiche pulite

• Prestazioni affidabili di produzione di massa

• Compatibilità di assemblaggio coerente

Forniamo produzione di stampi a iniezione personalizzati (Built-to-Print) basata sui dati 3D e sui requisiti di produzione del cliente, coprendo progettazione dello stampo, lavorazione di precisione, assemblaggio e validazione di prova.

L'uso di acciaio per stampi di alta precisione S136 rende questi stampi adatti per stampi di produzione sensibili all'aspetto e di lunga durata.

Scenari di applicazione

Questo tipo di stampo a iniezione di plastica è ampiamente utilizzato per:

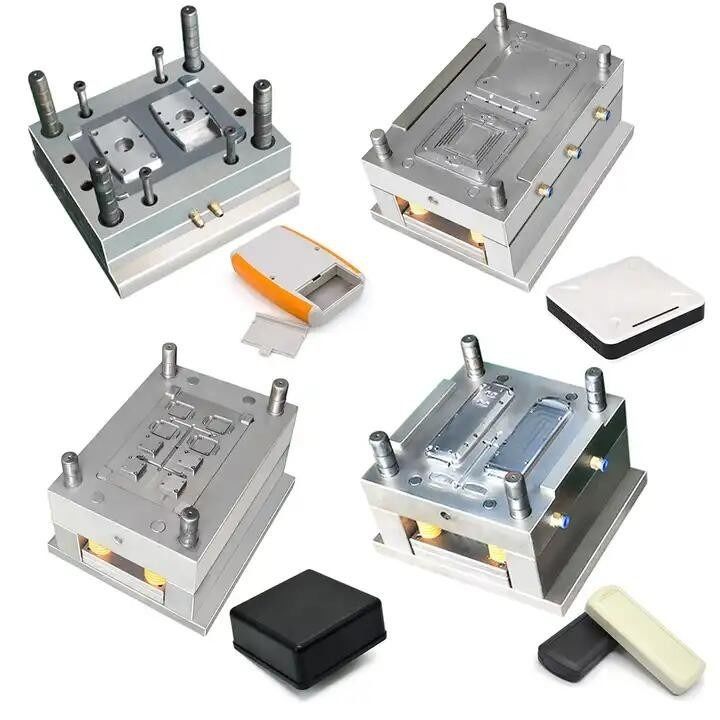

• Scocche di prodotti elettronici 3C

• Piccole parti strutturali in plastica di precisione

• Componenti di elettronica di consumo

• Parti in plastica realizzate in ABS, TPU, TPR e materiali simili

• Componenti in plastica ad alto aspetto estetico

Questi prodotti richiedono tipicamente un controllo rigoroso delle tolleranze e prestazioni estetiche stabili.

Focus ingegneristico chiave

Gli stampi a iniezione per prodotti 3C devono bilanciare precisione, qualità della superficie e stabilità di produzione a lungo termine.

1) Materiale dello stampo - S136 per alta precisione e finitura superficiale

L'acciaio per stampi inossidabile S136 offre:

• Buona resistenza alla corrosione

• Eccellente lucidabilità per superfici ad alta lucentezza

• Durezza stabile dopo trattamento termico

• Lunga durata in produzione ad alto ciclo

Processi di trattamento termico e finitura adeguati sono essenziali per mantenere la stabilità dimensionale e la qualità della superficie.

2) Accuratezza dimensionale e adattamento strutturale

I componenti 3C si integrano spesso con assemblaggi elettronici e meccanici.

• Compensazione del ritiro considerata durante la progettazione dello stampo

• Accurata struttura di chiusura e allineamento della linea di divisione

• Sistema di allineamento stampo stabile

• Tolleranze controllate per le caratteristiche interne

La stabilità dimensionale garantisce un assemblaggio affidabile e un'elevata resa di produzione.

3) Qualità della superficie e controllo estetico

Per parti sensibili all'aspetto:

• Posizione del punto di iniezione ottimizzata per ridurre le linee di saldatura

• Bilanciamento del flusso progettato per minimizzare i segni di ritiro

• Lucidatura a specchio o finitura testurizzata applicata secondo necessità

• Prevenzione del flash tramite un preciso accoppiamento dello stampo

Il controllo della superficie è fondamentale per i prodotti di elettronica di consumo.

4) Stabilità del processo per la produzione di massa

• Sistema a canale caldo o a canale freddo in base alle esigenze del progetto

• Layout di raffreddamento bilanciato per la coerenza dimensionale

• Sequenza di lavorazione stabile per minimizzare lo stress interno

• Stampaggio di prova e ottimizzazione del processo prima della spedizione

L'obiettivo è una prestazione di produzione stabile dopo la consegna dello stampo.

Specifiche dello stampo

• Tipo di prodotto: Stampo a iniezione di plastica personalizzato per prodotti 3C

• Acciaio per stampi: S136 (opzionale: 1.2343ESR / NAK80 ecc.)

• Materiali del prodotto: ABS / TPU / TPR / altre plastiche specificate

• Tipo di punto di iniezione: Porta laterale / Sottoporta / Porta a spillo / Porta a ventaglio / Porta diretta

• Sistema di canali: Canale caldo o Canale freddo

• Base stampo: LKM / HASCO / DME / FUTABA

• Vita dello stampo: Fino a 1.000.000 di colpi (a seconda della struttura e del materiale)

• Formati di disegno supportati: STP / STEP / IGS / PRT / X_T

• MOQ: 1 Set

Capacità di produzione

Produciamo stampi a singola cavità e a più cavità secondo le esigenze del cliente.

• Dimensioni massime dello stampo: 2500 × 2000 × 1500 mm

• Precisione di lavorazione: ±0,005 mm

• Precisione di iniezione: ±0,03 mm

• Tempo di consegna: 25–45 giorni a seconda della complessità dello stampo

Le attrezzature di precisione interne includono:

• Centri di lavorazione CNC

• Macchine EDM e EDM a specchio

• Macchine per il taglio a filo

• Macchina di misura a coordinate (CMM)

Tutti gli stampi vengono sottoposti a ispezione dimensionale e stampaggio di prova prima della spedizione.

Flusso di lavoro del progetto

1. Revisione dei dati del prodotto e analisi DFM

2. Conferma della progettazione della struttura dello stampo

3. Preparazione e lavorazione dell'acciaio

4. Finitura di precisione ed elaborazione EDM

5. Assemblaggio e montaggio dello stampo

6. Prova dello stampo e ottimizzazione dei parametri

7. Ispezione finale e consegna

Questo processo strutturato migliora il tasso di successo della prima prova e riduce i rischi di produzione.

Perché lavorare con noi

• Esperienza in stampi a iniezione di prodotti 3C ad alta precisione

• Utilizzo di S136 e materiali per stampi di alta qualità

• Accuratezza di lavorazione stabile con attrezzature interne

• Gestione completa della produzione di stampi e della catena di approvvigionamento

• Supporto tecnico post-vendita di un anno

Il nostro obiettivo è fornire stampi che funzionino in modo affidabile nella produzione di massa.

FAQ tecniche

D1: Perché l'acciaio S136 è raccomandato per gli stampi 3C?
L'S136 offre una buona resistenza alla corrosione e un'eccellente lucidabilità, rendendolo adatto per parti in plastica ad alto aspetto estetico e ad alta precisione.

D2: È possibile supportare diversi materiali plastici come ABS, TPU e TPR?
Sì. La progettazione dello stampo e la configurazione dei canali vengono ottimizzate in base alle caratteristiche del materiale.

D3: È disponibile la progettazione di stampi a più cavità?
Sì. Sono supportate configurazioni a singola cavità e a più cavità in base al volume di produzione.

D4: Come viene controllata l'accuratezza di lavorazione?
Attraverso lavorazioni CNC di precisione (±0,005 mm), controllo stabile dell'assemblaggio e verifica dimensionale prima dello stampaggio di prova.

D5: Fornite supporto dopo la consegna dello stampo?
Sì. Assistenza tecnica e supporto per l'ottimizzazione dello stampo sono disponibili dopo la spedizione.

Richiedi un preventivo

Per ricevere un preventivo per uno Stampo a iniezione di plastica per prodotti 3C, si prega di fornire:

• File di prodotto 3D

• Specifiche del materiale plastico

• Requisiti di finitura superficiale

• Volume di produzione annuale previsto

• Tempo di consegna target

Il nostro team di ingegneri valuterà i tuoi dati e fornirà una proposta dettagliata dello stampo.
