Parti per stampaggio a iniezione di materie plastiche per fotocamere

Formaggio a iniezione di precisione per prodotti elettronici 3C

Visualizzazione del prodotto

Siamo specializzati inparti di stampaggio a iniezione di fotocamere in plastica per prodotti elettronici, fornendo componenti in plastica di precisione 3C personalizzati per elettronica di consumo e dispositivi intelligenti.

Le parti in plastica relative alle fotocamere richiedono un'elevata stabilità dimensionale, in particolare per l'allineamento dell'obiettivo, la fissazione strutturale e i componenti esterni dell'alloggiamento.
Le nostre soluzioni di stampaggio ad iniezione sono state sviluppate per supportare:

• Adattamento strutturale preciso

• Accuratezza dell'allineamento ottico

• Produzione di massa stabile

• Qualità della superficie coerente

Produciamo stampi a iniezione su misura e parti di plastica finite secondo i disegni e le specifiche tecniche del cliente.

Aree di applicazione

Questa soluzione per lo stampaggio a iniezione di plastica a camera è ampiamente utilizzata per:

• Casse per telecamere e coperture anteriori

• Altri supporti per lenti e supporti interni

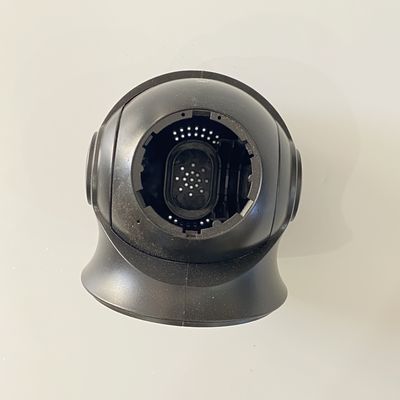

• Casse per telecamere di sicurezza

• Componenti di dispositivi domestici intelligenti

• Parti elettroniche in plastica 3C di piccola precisione

Questi componenti hanno spesso una geometria compatta e una tolleranza di montaggio rigorosa.

Principali aspetti dell'ingegneria

Il stampaggio ad iniezione per fotocamere e prodotti elettronici richiede un controlloprecisione, allineamento e qualità della superficie.

1) Precisione dimensionale per l'allineamento ottico

I componenti della fotocamera devono mantenere un posizionamento preciso tra i moduli dell'obiettivo e le strutture interne.

• Controllo delle tolleranze strette per le dimensioni critiche

• Compensazione per il restringimento durante la progettazione dello stampo

• Allineamento della linea di separazione stabile

• Curvatura controllata attraverso l'ottimizzazione del raffreddamento

La deviazione dimensionale può influenzare direttamente le prestazioni dell'immagine.

2) Qualità della superficie e controllo cosmetico

Molte parti della fotocamera sono componenti esterni visibili.

• Posizione ottimizzata del cancello per ridurre le linee di saldatura

• Percorso di flusso equilibrato per evitare segni di affondamento

• Lavori di lucidatura o di finitura di cavità di precisione

• Prevenzione dei lampi mediante un'accurata installazione dello stampo

La consistenza superficiale è essenziale per i prodotti elettronici di consumo.

3) Gestione della geometria piccola e complessa

Le parti in plastica delle fotocamere includono spesso:

• Pareti sottili

• Piccole costole e supporti

• Strutture ad adesione rapida

• Punti di montaggio interni

La struttura dello stampo deve garantire un'espulsione regolare e un riempimento stabile senza deformazioni.

4) Compatibilità dei materiali (ABS / TPU / TPR)

I materiali comuni per le fotocamere e i componenti 3C sono:

• ABS per alloggiamenti rigidi

• TPU per parti di protezione flessibili

• TPR per applicazioni soft touch

Il layout del corridoio e il design del raffreddamento sono ottimizzati in base al comportamento del materiale.

Specificativi di produzione e di produzione

• Tipo di prodotto: parti per stampaggio a iniezione in plastica a fotocamera

• Processo: stampaggio ad iniezione

• Materiali del prodotto: ABS / TPU / TPR / plastica personalizzata

• Tipo di cancello: cancello laterale / cancello secondario / cancello pin point / cancello ventilatore / cancello diretto

• Sistema di corsa: corsa calda o corsa fredda

• Acciaio da muffa: 1.2343 ESR / NAK80 / S136 o equivalente

• Base dello stampo: LKM / HASCO / DME / FUTABA

• Durata di vita della muffa: fino a 1.000,000 cicli

• Formati di disegno supportati: STP / STEP / IGS / PRT / X_T

• MOQ: 1 set (stampo)

Capacità di produzione

Sosteniamo la produzione di stampi a cavità singola e multi-cavità.

• Dimensioni massime dello stampo: 2500 × 2000 × 1500 mm

• Precisione di lavorazione: ±0,005 mm

• Precisione di iniezione: ±0,03 mm

• Tempo di produzione: 25-45 giorni a seconda della complessità

Le apparecchiature di precisione interne comprendono:

• Centri di lavorazione CNC

• EDM e EDM a specchio

• Macchine per il taglio di fili

• Macchina di misurazione delle coordinate (CMM)

Tutti gli stampi sono sottoposti a ispezione dimensionale e convalida di prova prima della spedizione.

Flusso di lavoro del progetto

1. Esame dei dati sul prodotto e analisi del DFM

2. Conferma del progetto della struttura dello stampo

3. Macchinari di precisione e EDM

4. Assemblaggio e montaggio della muffa

5. Prova di stampaggio e convalida dimensionale

6. Ottimizzazione e approvazione finale

Questo processo strutturato riduce il rischio di sviluppo e migliora la stabilità della produzione.

Perché scegliere i nostri servizi di stampaggio ad iniezione

• Esperienza in componenti in plastica per fotocamere e di precisione 3C

• Precisione stabile di lavorazione e stampaggio

• Sostegno allo sviluppo di prodotti elettronici personalizzati

• Sistema strutturato di controllo della qualità

• Gestione completa della catena di approvvigionamento

• Supporto tecnico post-vendita di un anno

Il nostro obiettivo è fornire attrezzature affidabili e componenti in plastica per la produzione di massa.

Domande tecniche

D1: è possibile controllare la tolleranza dimensionale per le aree di allineamento della lente?
Le caratteristiche critiche sono strettamente controllate durante la lavorazione e verificate durante il processo di stampaggio.

D2: Sono supportate parti di fotocamera piccole e sottili?
La progettazione dello stampo e i parametri di iniezione sono ottimizzati per strutture di pareti sottili e compatte.

Q3: Fornite sia la produzione di stampi che la produzione di iniezione?
Supportiamo sia la produzione di attrezzature che di parti di plastica.

D4: È possibile sviluppare stampi multi-cavità?
Sì, sono disponibili configurazioni multi-cavità a seconda del volume di produzione.

Q5: Come si assicura la qualità della superficie?
Attraverso una progettazione ottimizzata dei cancelli, la lucidatura delle cavità e un controllo rigoroso del montaggio della muffa.

Richiedi un preventivo

Per ricevere un preventivoParti per stampaggio a iniezione di materie plastiche per fotocamere, si prega di fornire:

• File di prodotto 3D

• Specificità del materiale

• Requisiti di finitura superficiale

• Volume annuale stimato di produzione

• Programma di consegna degli obiettivi

Il nostro team di ingegneri esaminerà il vostro progetto e fornirà una proposta dettagliata.
